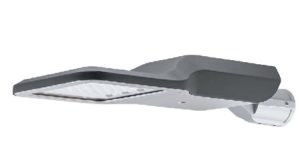

ELEKTRA S
Najprodavaniji asortiman kompaktnih LED svetiljki za osvetljenje ulica i puteva.
TEHNIČKA SPECIFIKACIJA
| Parametar | Vrednost |
|---|---|
| Izvor svetlosti | LED |
| Napon napajanja | AC 220–240 V / 50–60 Hz |
| Metod povezivanja | Izlazni kabl, izlazni kabl sa konektorom (G), bez kabla (WO) |
| Balastni deo | Elektronski drajver sa zaštitom od prenapona L/N–uzemljenje 10 kV |
| Zaštita od prenapona | Dodatna zaštita od prenapona 10 kV (S) |
| Osigurač | Osigurač 6,3 A (J) |
| Mogućnost regulacije | Neprigušivo (nije označeno), DALI (DALI), noćno prigušivanje (A), priprema za bežičnu komunikaciju NEMA (N), Zhaga (Z), ili 2× Zhaga (Z2), CLO (C) |
| Konstantna vrednost u lumenima | CLO (C) |
| Optički sistem | Putevi (Mxx), putevi (Lxx), usmereno (Pxx), područje (Uxx), kombinovana optika (Kxx) |
| Zastori | Zastori za svetlo NAZAD (BL1/BL2), zastori za svetlo NAPRED (FL1/FL2) |
| Raspodela svetlosti | Direktna |
| Indeks prikazivanja boje | Ra > 70, Ra > 80 |
| Temperatura boje | BLUE FREE™ (AMBER) / 2.200 K / 2.700 K / 3.000 K / 4.000 K / 5.000 K / 5.700 K / TW |
| Upotrebni vek | > 120.000 h (L90) |
| Telo svetiljke | Liveni aluminijum |
| Boja | RAL 7015 / 9006* |
| Tip površine | Mat |
| Poklopac svetiljke | Kaljeno staklo |
| Klasa zaštite | I, II |
| Maks. temperatura okoline | -40 / +55 °C |
| Zaštita od prodora čestica | IP 66 |
| Zaštita od udara | IK 09, IK 10 |
| Test vibracija | DA |
| Test statičkog opterećenja | DA |
| Test korozije – slani sprej | DA |
| Test trajanja | DA |
| Sertifikacija | ENEC, ENEC+, Zhaga-D4i, IDA Dark Sky Approved |
| Fotobiološka bezbednost | RGO |
| CB test | ANO |
| RoHS | ANO |
| REACH | ANO |

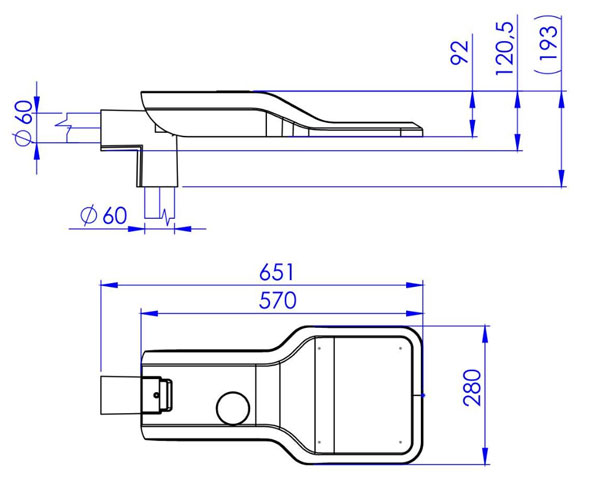

| Metod montaže | Montaža na stub ili krak (48–60 mm); 60–76 mm (na zahtev), podesivi spoj ±15° |
| Preporučena visina | Maks. do 8 m |
| Dodatna oprema | Spoljašnji otvor (CPZ) – po narudžbini |
| Upotreba | Biciklističke staze, spoljašnje površine, pešačke zone, trotoari; klase puteva I, II i III |
| Naziv kataloga | 2200K | 2700K | 3000K | 4000K | min (lm) | maks (lm) | Efikasnost | Vek | Težina |
|---|---|---|---|---|---|---|---|---|---|
| ELEKTRA S Mxx 1k0 | 7,8 | 7,1 | 6,9 | 6,5 | 825 | 963 | 148,2 | >120 000 | 4,8 |
| ELEKTRA S Mxx 1k5 | 11,8 | 10,4 | 9,9 | 9,4 | 1 237 | 1 445 | 153,7 | >120 000 | 4,8 |
| ELEKTRA S Mxx 2k0 | 14,5 | 12,8 | 12,3 | 11,7 | 1 649 | 1 926 | 164,6 | >120 000 | 4,8 |
| ELEKTRA S Mxx 2k5 | 18,1 | 16,1 | 15,1 | 14,7 | 2 061 | 2 408 | 163,8 | >120 000 | 4,8 |
| ELEKTRA S Mxx 3k0 | 22,6 | 19,5 | 18,3 | 17,5 | 2 474 | 2 890 | 165,1 | >120 000 | 4,8 |
| ELEKTRA S Mxx 3k5 | 26,4 | 23,4 | 21,7 | 20,7 | 2 886 | 3 371 | 162,9 | >120 000 | 4,8 |
| ELEKTRA S Mxx 4k0 | 30,6 | 27,1 | 25,1 | 23,9 | 3 298 | 3 853 | 161,2 | >120 000 | 4,8 |
| ELEKTRA S Mxx 5k0 | 39,6 | 34,3 | 32,1 | 30,6 | 4 123 | 4 816 | 157,4 | >120 000 | 4,8 |
| ELEKTRA S Mxx 6k0 | 45,3 | 42,6 | 39,5 | 37,4 | 4 947 | 5 779 | 154,5 | >120 000 | 4,8 |
| ELEKTRA S Mxx 7k0 | 53,7 | 46,2 | 43,9 | 41,3 | 5 772 | 6 742 | 163,2 | >120 000 | 4,8 |
| ELEKTRA S Mxx 8k0 | 58,4 | 54 | 51,1 | 47,7 | 6 596 | 7 706 | 161,6 | >120 000 | 4,8 |
| ELEKTRA S Mxx 9k0 | 66,9 | 57,8 | 59,1 | 54,7 | 7 421 | 8 669 | 158,5 | >120 000 | 4,8 |
| ELEKTRA S Mxx 10k0 | - | 65,4 | 61,4 | 57,8 | 8 245 | 9 632 | 166,6 | >120 000 | 4,8 |
| ELEKTRA S Mxx 11k0 | - | - | 68,5 | 64,6 | 9 070 | 10 595 | 164,0 | >120 000 | 4,8 |
| Naziv kataloga | Blue Free | 2200K | 2700K | 3000K | 4000K | min (lm) | maks (lm) | Efikasnost | Vek | Težina |
|---|---|---|---|---|---|---|---|---|---|---|
| ELEKTRA S Lxx 1k0 | 7,6 | 7,6 | 7,1 | 6,6 | 6,4 | 848 | 945 | 147,7 | >120 000 | 4,8 |
| ELEKTRA S Lxx 1k5 | 11,3 | 10,9 | 10,3 | 9,5 | 9,3 | 1 271 | 1 418 | 152,5 | >120 000 | 4,8 |
| ELEKTRA S Lxx 2k0 | 14,2 | 13,8 | 12,6 | 12 | 11,4 | 1 695 | 1 891 | 165,9 | >120 000 | 4,8 |
| ELEKTRA S Lxx 2k5 | 17,6 | 17,2 | 15,6 | 14,6 | 14 | 2 119 | 2 363 | 168,8 | >120 000 | 4,8 |
| ELEKTRA S Lxx 3k0 | 21,1 | 20,7 | 18,9 | 17,7 | 16,9 | 2 543 | 2 836 | 167,8 | >120 000 | 4,8 |
| ELEKTRA S Lxx 3k5 | 24,6 | 24,1 | 22,3 | 20,6 | 19,6 | 2 967 | 3 309 | 168,8 | >120 000 | 4,8 |
| ELEKTRA S Lxx 4k0 | 28,2 | 27,7 | 25,5 | 23,6 | 22,6 | 3 390 | 3 781 | 167,3 | >120 000 | 4,8 |
| ELEKTRA S Lxx 5k0 | 35,8 | 35,1 | 32,3 | 29,8 | 28,2 | 4 238 | 4 727 | 167,6 | >120 000 | 4,8 |
| ELEKTRA S Lxx 6k0 | 41,1 | 40,5 | 39,4 | 36,3 | 34,3 | 5 086 | 5 672 | 165,4 | >120 000 | 4,8 |
| ELEKTRA S Lxx 7k0 | 48,4 | 47,5 | 43,3 | 40,9 | 38,2 | 5 933 | 6 617 | 173,2 | >120 000 | 4,8 |
| ELEKTRA S Lxx 8k0 | 53,4 | 52,5 | 50,4 | 46,9 | 44,3 | 6 781 | 7 562 | 170,7 | >120 000 | 4,8 |
| ELEKTRA S Lxx 9k0 | 60,9 | 59,9 | 57,8 | 53,2 | 50,1 | 7 628 | 8 508 | 169,8 | >120 000 | 4,8 |
| ELEKTRA S Lxx 10k0 | - | 67,4 | 61,3 | 60,2 | 56,6 | 8 476 | 9 453 | 167,0 | >120 000 | 4,8 |
| ELEKTRA S Lxx 11k0 | - | - | 68,3 | 63 | 59,6 | 9 324 | 10 398 | 174,5 | >120 000 | 4,8 |
| ELEKTRA S Lxx 12k0 | - | - | - | 69,4 | 65,7 | 10 171 | 11 344 | 172,7 | >120 000 | 4,8 |
Težina može neznatno da varira u zavisnosti od varijante svetiljke.
| NAPOMENE |
|---|
| Temperatura okruženja svetiljke TQ 25 °C |
| Inicijalna konzistentnost boje: ≤ 5 SDCM |
| IDA Dark Sky sertifikat odobrenja odnosi se na ≤ 3 000 K |
| Kako bi se ispunili IDA zahtevi, svetiljke moraju biti postavljene horizontalno u odnosu na put. |
| Tolerancija optičkih i električnih parametara ± 10 % |
Pojam BLUE FREE (AMBER) u tehnologiji osvetljenja odnosi se na svetlost sa minimalnom količinom plavog dela svetlosnog spektra (< 2%).
Kada se koristi funkcija CLO, početna snaga i svetlosni fluks su za 10 % niži od vrednosti prikazanih u tabeli. LDT krive sa funkcijom CLO imaju slovo „C“ na kraju svoje oznake.
| ELEKTRA S | Naziv i veličina svetiljke | C | Konstantna vrednost u lumenima (CLO) |
| Bez oznake | Klasa I (standard) | A | Autonomno prigušivanje |
| II | Klasa II | ZT | ZHAGA Top (gornji Zhaga konektor), D4i drajver |
| G2 | Generacija svetiljki | ZB | ZHAGA Bottom (donji Zhaga konektor), D4i drajver |
| M01 | Putevi | ZN | ZHAGA + NEMA konektor (gore/dole), D4i drajver |
| L01 | Usmereno | Z2 | ZHAGA (gornji i donji konektor), D4i drajver |
| P01 | Područje | Z | Zhaga konektor, 4-pinski D4i drajver |
| U01 | Pešački prelazi | N | NEMA konektor, 7 pinova (uvek gornji), DALI drajver |
| ZP1 / ZL1 | Kombinovana optika | S | Dodatna zaštita od prenapona 10 kV |
| BL1 | Zastori za svetlo NAZAD (ravni) | J | (S) Osigurač |
| BL2 | Zastori za svetlo NAZAD (zakrivljeni) | G | Gesis konektor |
| FL1 | Zastori za svetlo NAPRED (ravni) | H | H05(07)RN-F kabl (1 mm²) |
| FL2 | Zastori za svetlo NAPRED (zakrivljeni) | C | CYKY kabl (1,5 mm²) |
| 8k0 | Označavanje svetlosnog fluksa (izvor) | WO | Bez kabla |
| 730 | Indeks reprodukcije boja Ra > 70 / Temperatura 3 000 K | 2 | 2 jednožilni kabl |
| B | Tip LED modula | 3 | 3 jednožilni kabl |
| 1 | Tip LED čipa | 5 | 5-žilni kabl |
| 2 | Performanse čipa BIN | S | Standard – dužina kabla 25 cm (izveden iz svetiljke) |
| 4 | Tip maske | 1 | Dužina kabla 1 metar (u celim metrima) |
| ENEC | Sertifikacija |
