FC ULTIMATE IDENTIFIKATOR KABLA I FAZE U BEZNAPONSKOM STANJU

PRINCIP RADA

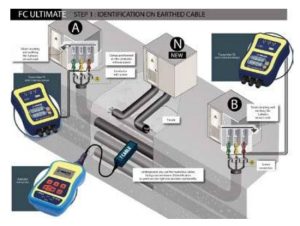

FC ULTIMATE pruža sve potrebne informacije na gradilištu za identifikaciju kablova koji nisu pod naponom, faza i krajeva kabla.
Kombinuje:

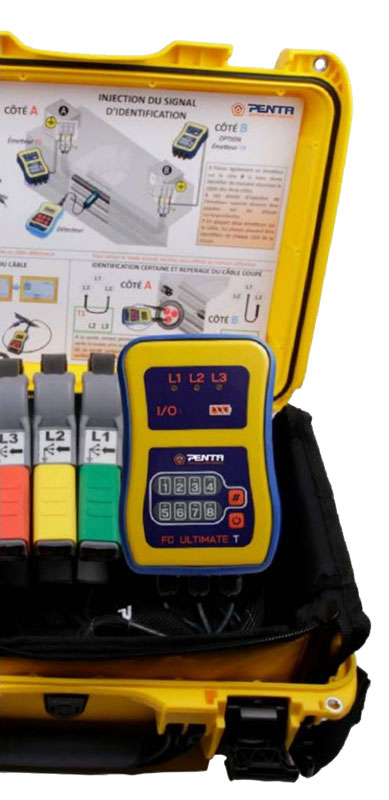

• 2 predajnika sa po 3 indukcione stezaljke

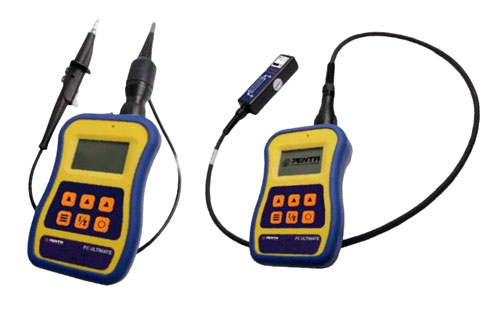

• Ručni prijemnik koji prikazuje sve informacije

SPECIFIČNE UPOTREBE:

Neispravni kablovi:
Identifikacija kabla može biti dostupna, pod uslovom da su dva fazna provodnika i dalje u dobrom stanju (kontinuitet i izolacija).
Mapiranje mreže:
Možete koristiti mogućnost 8 različitih indeksa predajnika za mapiranje do 8 kola tokom istog posla.

TEHNIČKE SPECIFIKACIJE

Tip kablova:
PILC, XLPE, SWA, jednožilni, trožilni kablovi / sa/bez neutralnog provodnika…

Dužine:
NN do 1 x milja, VN distribucija do 12 milja, VN prenos do 25 km

Konfiguracija kabla:
paralelni, slojevi, snopovi i nadzemni vodovi.

Delovi kabla:
specifičan režim napredovanja može da obezbedi identifikaciju od NN 4 x AWG 7 do VN 220 kV 4500 mm2.

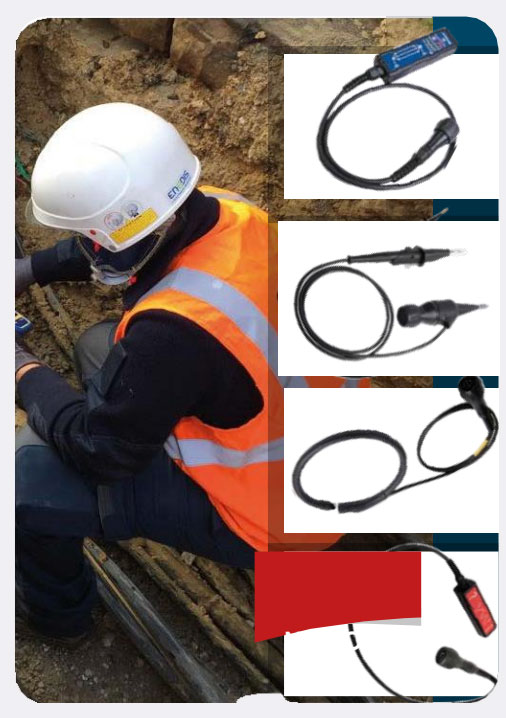

MAGNETNA SONDA

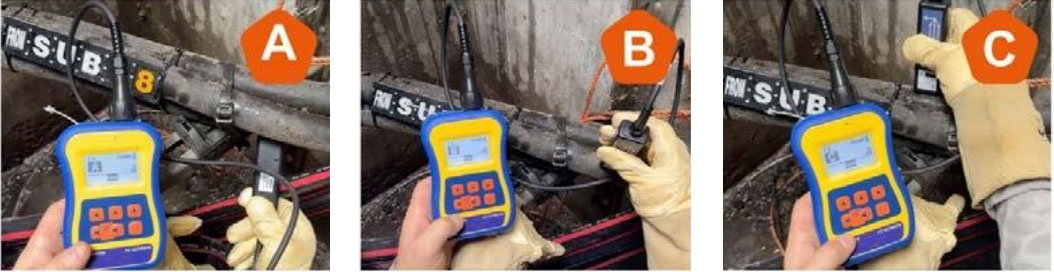

Usmerena sonda omogućava sigurnu identifikaciju kabla.

SONDA SA DVA KONTAKTA

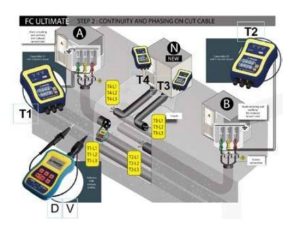

Koristi se na otvorenom kolu za potvrdu kontinuiteta i identifikaciju faza

SONDA ROGOWSKI PETLJE

Koristi se za praćenje i ispitivanje kontinuiteta samo na jednožilnim kablovima.

MAGNETNA SONDA I-PROBE

Za indikaciju prisustva protoka struje od 50/60 Hz u svim konfiguracijama kablova: jednožilni, trožilni sa ili bez neutralnog voda, periferni neutralni.

Preliminarni test

Jednopolni i tropolni

OPSEG PROIZVODA

NIVOI PERFORMANSI

Essential: Standardni režim identifikacije „uključi i koristi“. Garantovana tačnost identifikacije na kablovima na rastojanju manjem od 5 inča.
Superior: Standardni + Napredni režimi identifikacije. Garantovana tačnost identifikacije na kablovima postavljenim jedan pored drugog.
Pro-Elite: Standardni + Napredni + Ekspertski režimi identifikacije. IPROBE funkcija. Izbor opterećenih kablova (magnetna ravna sonda i Rogowski petlja). Poboljšane informacije za bolju dijagnostiku u sumnjivim i rizičnim slučajevima (kao što su neispravni kablovi).

PODEŠAVANJA IDENTIFIKACIJE KABLOVA

Podešavanja NN: prava sonda može da identifikuje samo NN kablove, sa tankim NN slojem izolacije i poprečnim presekom provodnika do 50 MCM.
Podešavanje SN: Podešavanja NN + podešavanja SN: ravna sonda može identifikovati visokonaponske kablove sa debljim slojevima izolacije (<70kV) i poprečnim presekom provodnika do 2000 MCM.
Podešavanja VN: Podešavanja NN + podešavanja SN + podešavanja VN: ravna sonda može identifikovati visokonaponske kablove sa debljim slojevima izolacije (<400kV) i poprečnim presekom provodnika do 3200 MCM.
