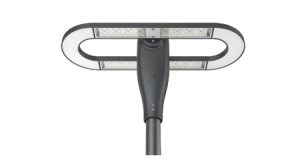

GALAXY
Moderna LED svetiljka dizajnirana za urbane sredine i stambene četvrti. Svetiljka se takođe može proizvesti sa polukružnim delovima u različitim osnovnim bojama, što omogućava poboljšanje estetske vrednosti i individualnosti javnih prostora.
TEHNIČKA SPECIFIKACIJA
| TEHNIČKA SPECIFIKACIJA | |
|---|---|
| Izvor svetlosti | LED |
| Napon napajanja | AC 220–240 V / 50–60 Hz |
| Način povezivanja | Izlazni kabl, izlazni kabl sa konektorom (G) |
| Balastni deo | Elektronski drajver sa zaštitom od prenapona L/N–uzemljenje |
| Zaštita od prenapona | Dodatna zaštita od prenapona 10 kV (S) |
| Osigurač | Osigurač 6,3 A (J) |
| Mogućnost regulacije | Neprigušivo (nije označeno), DALI (DALI), noćno prigušivanje (A), priprema za bežičnu komunikaciju NEMA (N), Zhaga (Z) |
| Konst. vrednost u lumenima | CLO (C) |
| Optički sistem | Putevi (Mxx), putevi (Lxx), usmereno (Pxx), područje (Uxx), kombinovana optika (Kxx) |
| Raspodela svetlosti | Direktna |
| Indeks prikazivanja boje | Ra > 70, Ra > 80 |
| Temperatura boje | 2.200 K / 2.700 K / 3.000 K / 4.000 K / 5.000 K Opcija pozadinskog osvetljenja polukružnih površina: plava (B), zelena (G), crvena (R), narandžasta (O), cijan (C) |
| Upotrebni vek | > 100.000 h (L90B10) |
| Telo svetiljke | Aluminijumski liv |

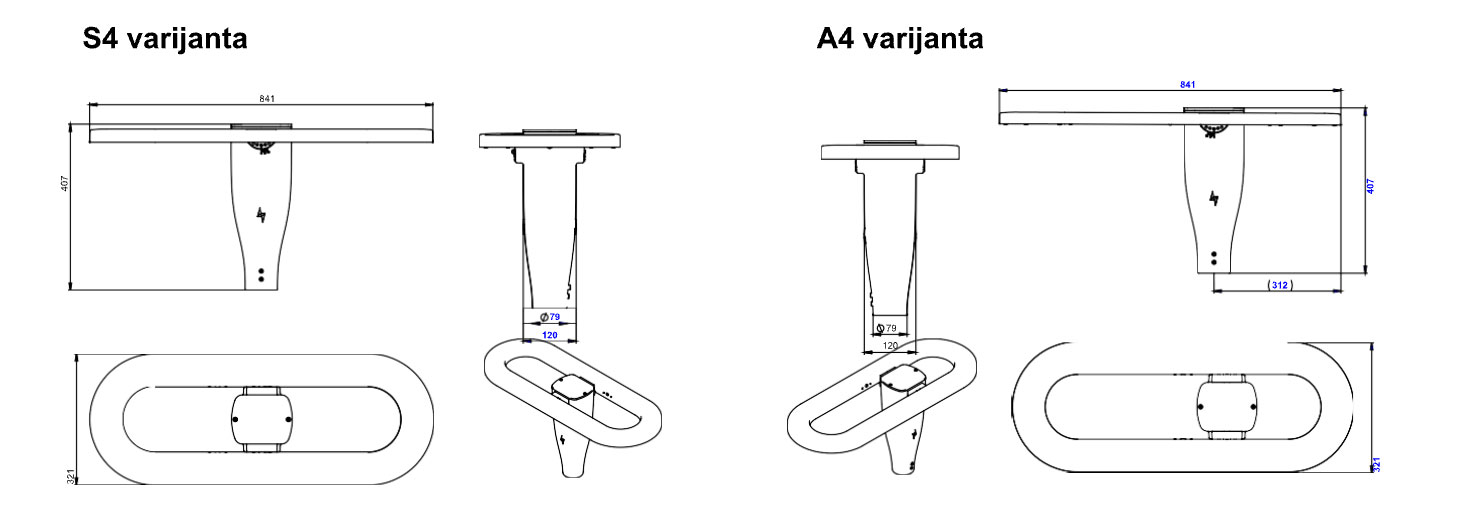

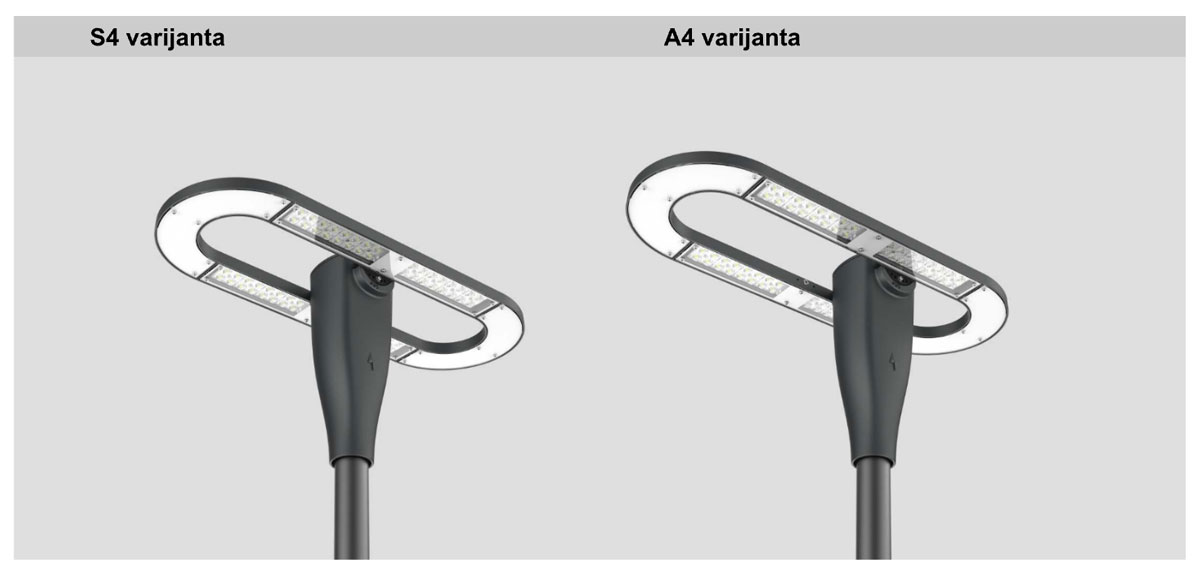

| Verzija svetiljke | Centralna montaža na stub (S4), bočna montaža na stub (A4) |
| Boja | RAL 7015 |
| Tip površine / Poklopac | Mat, kaljeno staklo |
| Klasa zaštite | I, II |
| Maks. temperatura okoline | Maks. -40 / +55 °C |
| Zaštita od prodora čestica | IP 66 |
| Zaštita od udara | IK 09 |
| Montaža | Montaža na stub ili krak (48–60 mm); podesivi zglob ± 20° |
| Preporučena visina | Maks. do 8 m |
| Upotreba | Biciklističke staze, spoljašnje površine, pešačke zone, trotoari; klase puteva I, II i III |
| Naziv kataloga | 2200K | 2700K | 3000K | 4000K | min (lm) | maks (lm) | Efikasnost | Vek | Težina |
|---|---|---|---|---|---|---|---|---|---|
| GALAXY A4/S4 Mxx 2k0 | 13,7 | 12,8 | 11,9 | 11,1 | 1 185 | 1 446 | 130,3 | >100 000 | 10,0 |
| GALAXY A4/S4 Mxx 3k0 | 19,9 | 17,9 | 17 | 15,9 | 1 778 | 2 170 | 136,5 | >100 000 | 10,0 |
| GALAXY A4/S4 Mxx 4k0 | 26,4 | 23,6 | 22,5 | 21,1 | 2 370 | 2 893 | 137,1 | >100 000 | 10,0 |
| GALAXY A4/S4 Mxx 5k0 | 33,4 | 29,1 | 28 | 26,2 | 2 963 | 3 616 | 138,0 | >100 000 | 10,0 |
| GALAXY A4/S4 Mxx 6k0 | 40 | 35,4 | 33,7 | 31,8 | 3 556 | 4 339 | 136,4 | >100 000 | 10,0 |
| GALAXY A4/S4 Mxx 7k0 | 46,8 | 41,3 | 39,4 | 37 | 4 148 | 5 062 | 136,8 | >100 000 | 10,0 |
| GALAXY A4/S4 Mxx 8k0 | 53,5 | 46,8 | 44,9 | 42,4 | 4 741 | 5 786 | 136,5 | >100 000 | 10,0 |
| GALAXY A4/S4 Mxx 9k0 | 61,2 | 53,2 | 50,5 | 47,6 | 5 333 | 6 509 | 136,7 | >100 000 | 10,0 |
| GALAXY A4/S4 Mxx 10k0 | - | 59,3 | 56,7 | 53,5 | 5 926 | 7 232 | 135,2 | >100 000 | 10,0 |
| Naziv kataloga | Blue Free | min (lm) | maks (lm) | Efikasnost | Vek | Težina |
|---|---|---|---|---|---|---|
| GALAXY A4/S4 Lxx 2k0 | 14,2 | 1 312 | 1 312 | 92,4 | >100 000 | 10,0 |
| GALAXY A4/S4 Lxx 3k0 | 19,9 | 1 967 | 1 967 | 98,8 | >100 000 | 10,0 |
| GALAXY A4/S4 Lxx 4k0 | 25,8 | 2 623 | 2 623 | 101,7 | >100 000 | 10,0 |
| GALAXY A4/S4 Lxx 5k0 | 31,7 | 3 279 | 3 279 | 103,4 | >100 000 | 10,0 |
| GALAXY A4/S4 Lxx 6k0 | 37,7 | 3 935 | 3 935 | 104,4 | >100 000 | 10,0 |
| GALAXY A4/S4 Lxx 7k0 | 43,2 | 4 591 | 4 591 | 106,3 | >100 000 | 10,0 |
| GALAXY A4/S4 Lxx 8k0 | 49,5 | 5 246 | 5 246 | 106,0 | >100 000 | 10,0 |
| GALAXY A4/S4 Lxx 9k0 | 56 | 5 902 | 5 902 | 105,4 | >100 000 | 10,0 |
| NAPOMENA |
|---|
| Temperatura okruženja svetiljke TQ 25 °C |
| Inicijalna konzistentnost boje: ≤ 5 SDCM |
| Tolerancija optičkih i električnih parametara ± 10 % |
* Težina može neznatno da varira u zavisnosti od varijante svetiljke.
Kada se koristi funkcija CLO, početna snaga i svetlosni fluks su za 10 % niži od vrednosti prikazanih u tabeli. LDT krive sa funkcijom CLO imaju slovo „C“ na kraju svoje oznake.
| Oznaka | Opis |
|---|---|
| GALAXY | Naziv i veličina svetiljke |
| A4 | Bočna montaža na stub |
| S4 | Centralna montaža na stub |
| Bez oznake | Klasa I (standard) |
| II | Klasa II |
| G2 | Generacija svetiljki |
| M01 | Putevi |
| L01 | Putevi |
| P01 | Usmereno |
| U01 | Područje |
| ZP1 / ZL1 | Pešački prelazi |
| K01 | Kombinovana optika |
| BL1 | Zastori za svetlo NAZAD (ravni) |
| BL2 | Zastori za svetlo NAZAD (zakrivljeni) |
| FL1 | Zastori za svetlo NAPRED (ravni) |
| FL2 | Zastori za svetlo NAPRED (zakrivljeni) |
| 8k0 | Označavanje svetlosnog fluksa (izvor) |
| 730 | Indeks reprodukcije boja Ra > 70 / Temperatura boje 3000 K |
| SS | Prednji i zadnji polukružni LED modul (svetla površina) |
| S | Standardni (ista temperatura boje kao i ravni LED moduli) |
| B | Plava |
| G | Zelena |
| O | Narandžasta |
| R | Crvena |
| C | Cijan |
| B | Tip LED modula / tip LED čipa |
| 1 / 2 / 4 | Performanse čipa / BIN tip maske |
| 12 | Drajver uklj./isklj. (noDALI) + 2-polni priključni blok |
| 13 | Drajver uklj./isklj. (noDALI) + 3-polni priključni blok |
| 43 | DALI drajver + 3-polni priključni blok |
| 44 | DALI drajver + 4-polni priključni blok |
| 45 | DALI drajver + 5-polni priključni blok |
| 45P | DALI drajver + 5-polni priključni blok + senzor pokreta |
| D2 | D4i drajver (za Zhaga konektor) + 2-polni priključni blok |
| D3 | D4i drajver (za Zhaga konektor) + 3-polni priključni blok |
| D5 | D4i drajver (za Zhaga konektor) + 5-polni priključni blok |
| C | Konstantan svetlosni fluks (CLO) |
| A | Automatsko prigušivanje |
| ZT | ZHAGA Top (gornji konektor), D4i drajver |
| ZB | ZHAGA Bottom (donji konektor), D4i drajver |
| ZN | ZHAGA + NEMA konektor, D4i drajver |
| Z2 | ZHAGA (gornji i donji konektor), D4i drajver |
| Z | Zhaga konektor, 4 pina, D4i drajver |
| N | NEMA konektor, 7 pinova, DALI drajver |
| S | Dodatna zaštita od prenapona 10 kV |
| J | Osigurač |
| G | Gesis konektor |
| H | H05(07)RN-F kabl |
| C | CYKY kabl (1,5 mm²) |
| WO | Bez kabla |
| 2 / 3 / 5 | 2-žilni / 3-žilni / 5-žilni kabl |
| ENEC | Sertifikat |
