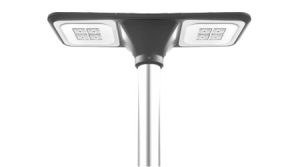

HASSTA
Hassta svetiljka, dizajnirana od strane renomiranog dizajnera, kombinuje elegantnu estetiku sa visokom funkcionalnošću za javno osvetljenje. Energetski efikasna LED tehnologija obezbeđuje ravnomerno osvetljenje uz minimalnu potrošnju energije.
TEHNIČKA SPECIFIKACIJA
| TEHNIČKA SPECIFIKACIJA | |
|---|---|
| Izvor svetlosti | LED |
| Napon napajanja | AC 220–240 V / 50–60 Hz |
| Način povezivanja | Izlazni kabl, izlazni kabl sa konektorom (G) |
| Drajver | Elektronski drajver sa zaštitom od prenapona L/N–uzemljenje |
| Zaštita od prenapona | 10 kV EP + dodatna zaštita 10 kV (S) |
| Prigušivanje | neprigušivo (nije označeno), DALI (DALI), noćno prigušivanje (A) |
| Priprema za komunikaciju | priprema za bežičnu komunikaciju NEMA (N), Zhaga (Z) |
| Konstantan svetlosni fluks | CLO (C) |
| Optički sistem | putevi (Mxx), putevi (Lxx), usmereno (Pxx), površinsko (Uxx), pešački prelaz (ZLx/ZPx), kombinovana optika (Kxx), zastori za svetlo NAZAD (BL1), zastori za svetlo NAPRED (FL1) |

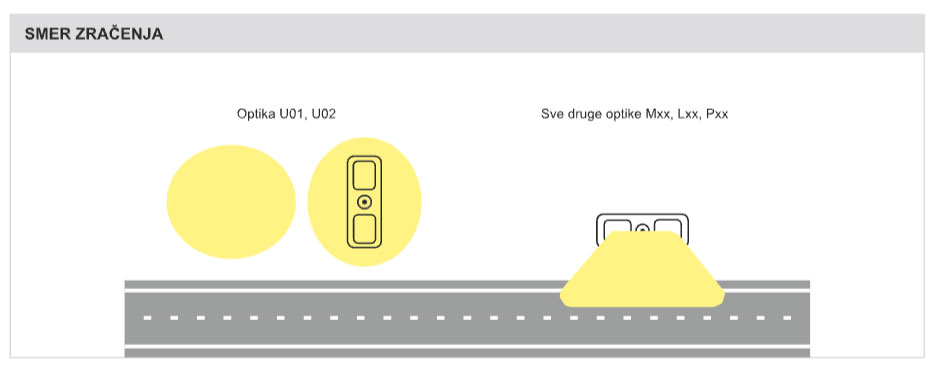

| Raspodela svetlosti | direktno, jednostrano isijavanje (1), dvostrano isijavanje (2) |
| Indeks prikazivanja boje | Ra > 70, Ra > 80 |
| Temperatura boje | BLUE FREE™ (AMBER) / 2.200 K / 2.700 K / 3.000 K / 4.000 K / 5.000 K / 5.700 K / TW |
| Upotrebni vek | > 120.000 h (L90B10) |
| Telo svetiljke | liveni aluminijum |
| Boja | RAL 7015, mat |
| Tip površine / Poklopac svetiljke | kaljeno staklo |
| Klasa zaštite | I, II |
| Maks. temperatura okoline | maks. -40 / +55 °C |
| Zaštita od prodora čestica | IP 66 |
| Zaštita od udara | IK 08 |
| EMC | DA |
| Test vibracija | DA |
| Test statičkog opterećenja | DA |
| Test korozije – slani sprej | DA |
| Test trajanja | DA |
| Sertifikacija | ENEC, ENEC+, Zhaga-D4i, IDA Dark Sky Approved |
| Fotobiološka bezbednost | RG0 |
| CB test | DA |
| RoHS / REACH | DA |
| Metoda montaže | stub (48–67 mm) |
| Preporučena visina | maks. do 6 m |
Upotreba:
Trg, Gradski parkovi, Biciklističke staze, Putevi II i III klase, Trotoari, Osvetljenje spoljnih železničkih površina
| Catalog name | 2200K | 2700K | 3000K | 4000K | Flux min | Flux max | Efficiency | Lifetime | Weight |
|---|---|---|---|---|---|---|---|---|---|
| HASSTA 2 Mxx 2k0 | 14,5 | 12,8 | 12,3 | 11,7 | 1 467 | 1 809 | 154,6 | >100 000 | 8.0 |
| HASSTA 2 Mxx 3k0 | 22,6 | 19,5 | 18,3 | 17,5 | 2 200 | 2 713 | 155,0 | >100 000 | 8.0 |
| HASSTA 2 Mxx 4k0 | 30,6 | 27,1 | 25,1 | 23,9 | 2 933 | 3 617 | 151,3 | >100 000 | 8.0 |
| HASSTA 2 Mxx 5k0 | 39,6 | 34,3 | 32,1 | 30,6 | 3 667 | 4 522 | 147,8 | >100 000 | 8.0 |
| HASSTA 2 Mxx 6k0 | 42,8 | 42,6 | 39,5 | 37,4 | 4 400 | 5 426 | 145,1 | >100 000 | 8.0 |
| HASSTA 2 Mxx 7k0 | 50,9 | 44,4 | 41,6 | 39,2 | 5 133 | 6 330 | 161,5 | >100 000 | 8.0 |
| HASSTA 2 Mxx 8k0 | 59,6 | 51,3 | 48,7 | 45,8 | 5 866 | 7 234 | 157,9 | >100 000 | 8.0 |
| HASSTA 2 Mxx 9k0 | 68,3 | 59 | 55,4 | 52,2 | 6 600 | 8 139 | 155,9 | >100 000 | 8.0 |
| Catalog name | Blue Free | 2200K | 2700K | 3000K | 4000K | Flux min | Flux max | Efficiency | Lifetime | Weight |
|---|---|---|---|---|---|---|---|---|---|---|
| HASSTA 2 Lxx 2k0 | 14,2 | 13,8 | 12,6 | 12 | 11,4 | 1 570 | 1 833 | 160,8 | >100 000 | 8.0 |
| HASSTA 2 Lxx 3k0 | 21,1 | 20,7 | 18,9 | 17,7 | 16,9 | 2 356 | 2 749 | 162,7 | >100 000 | 8.0 |
| HASSTA 2 Lxx 4k0 | 28,2 | 27,7 | 25,5 | 23,6 | 22,6 | 3 141 | 3 665 | 162,2 | >100 000 | 8.0 |
| HASSTA 2 Lxx 5k0 | 35,8 | 35,1 | 32,3 | 29,8 | 28,2 | 3 926 | 4 582 | 162,5 | >100 000 | 8.0 |
| HASSTA 2 Lxx 6k0 | 39,9 | 39,1 | 39,4 | 36,3 | 34,3 | 4 711 | 5 498 | 160,3 | >100 000 | 8.0 |
| HASSTA 2 Lxx 7k0 | 46,6 | 46,3 | 42,3 | 39 | 37,2 | 5 496 | 6 414 | 172,4 | >100 000 | 8.0 |
| HASSTA 2 Lxx 8k0 | 54,1 | 53,2 | 48,4 | 45,2 | 42,9 | 6 282 | 7 330 | 170,9 | >100 000 | 8.0 |
| HASSTA 2 Lxx 9k0 | 61,9 | 60,7 | 55,4 | 51 | 48,2 | 7 067 | 8 247 | 171,1 | >100 000 | 8.0 |
| Napomena / Tehnički uslov |
|---|
| IDA Dark Sky odobrenje odnosi se samo na varijante sa CCT ≤ 3.000 K |
| Kako bi se ispunili zahtevi standarda IDA Dark Sky, svetiljke moraju biti postavljene u ravni sa kolovozom |
| Temperatura okruženja svetiljke TQ 25 °C |
| Inicijalna konzistentnost boje: ≤ 5 SDCM |
| Tolerancija optičkih i električnih parametara ± 10 % |
Pojam BLUE FREE (AMBER) u tehnologiji osvetljenja odnosi se na svetlost sa minimalnom količinom plavog dela svetlosnog spektra (< 2%).
Kada se koristi funkcija CLO, početna snaga i svetlosni fluks su za 10 % niži od vrednosti prikazanih u tabeli. LDT krive sa funkcijom CLO imaju slovo „C“ na kraju svoje oznake.
| Oznaka | Opis |
|---|---|
| HASSTA | Naziv i veličina svetiljke |
| Bez oznake | Klasa I (standard) |
| II | Klasa II |
| 2 | Dvostrano isijavanje |
| M01 / L01 | Putevi |
| P01 | Usmereno |
| U01 | Područje |
| K01 | Kombinovana optika |
| ZP1 / ZL1 | Pešački prelazi |
| BL1 | Zastori za svetlo NAZAD (ravni) |
| BL2 | Zastori za svetlo NAZAD (zakrivljeni) |
| FL1 | Zastori za svetlo NAPRED (ravni) |
| FL2 | Zastori za svetlo NAPRED (zakrivljeni) |
| 8k0 | Označavanje svetlosnog fluksa (izvor) |
| 730 | Indeks reprodukcije boja Ra > 70 / Temperatura boje 3000 K |
| B | Tip LED modula |
| 1 / 2 / 4 | Performance čipa / BIN tip maske |
| 12 / 13 / 43 / 44 / 45 | DALI i noDALI drajver opcije + priključni blokovi (različite konfiguracije) |
| 45P / 4O / 1O / D0 | Dodatne varijante drajvera i priključnih blokova |
| C | Konstantan svetlosni fluks (CLO) |
| A | Automatsko prigušivanje |
| ZT | ZHAGA Top (gornji konektor), D4i drajver |
| ZB | ZHAGA Bottom (donji konektor), D4i drajver |
| ZN | ZHAGA + NEMA konektor |
| Z2 | ZHAGA (gornji i donji konektor) |
| N | NEMA konektor, 7 pinova, DALI drajver |
| Z | Zhaga konektor, 4 pina (D4i drajver) |
| S | Dodatna zaštita od prenapona 10 kV |
| J | Osigurač |
| G | Gesis konektor |
| H | H05(07)RN-F kabl |
| C | CYKY kabl (1,5 mm²) |
| WO | Bez kabla |
| 2 / 3 / 5 | 2-žilni / 3-žilni / 5-žilni kabl |
| S / 1 | Dužina kabla (25 cm standard ili 1 m) |
| ENEC | Sertifikat |
