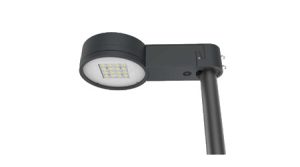

LINIJA LUPA
Linija LUPA predstavlja dizajnerski asortiman svetiljki namenjenih za javno osvetljenje urbanih prostora. Svetiljke su projektovane za montažu na vrh stuba, ili na bilo koju tačku jarbola ili na zid objekta.
TEHNIČKA SPECIFIKACIJA
| TEHNIČKE SPECIFIKACIJE | |
|---|---|
| Izvor svetlosti | LED |
| Naizmenični napon | AC 220–240 V / 50–60 Hz |
| Konekcija | Izlazni kabl, izlazni kabl sa konektorom (G), blok sa odvojivim terminalom (O), bez kabla (WO) |
| Drajver | Drajver sa zaštitom od prenapona L/N–uzemljenje 10 kV |
| Zaštita od prenapona | Dodatna zaštita od prenapona 10 kV (S) |
| Osigurač | 6,3 A (J) |
| Zatamnivanje | Neprigušivo (nije označeno), DALI, noćno prigušivanje (A) |
| Bežična komunikacija | Priprema za NEMA (N), Zhaga (Z) ili 2× Zhaga (Z2) |
| Senzor | Senzor pokreta (na zahtev) |
| Konstantna vrednost u lumenima | CLO (C) |

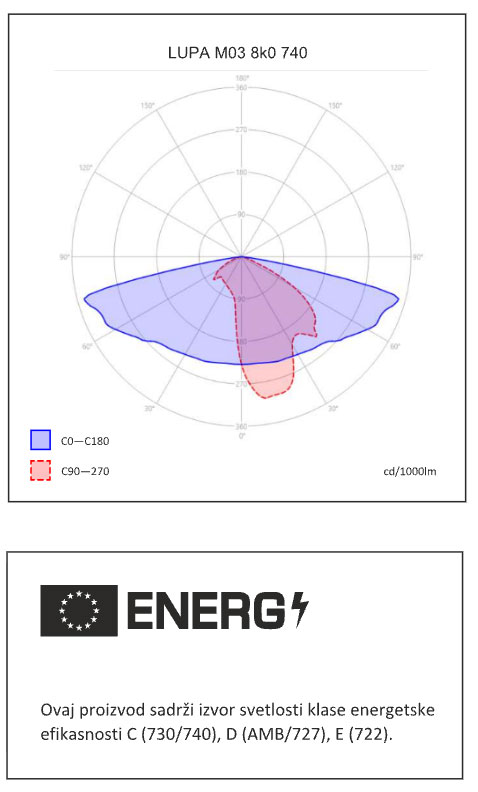

| Optički sistem | Putevi (Mxx), putevi (Lxx), usmereno (Pxx), područje (Uxx), kombinovana optika (Kxx), zastori za svetlo nazad (BL1/BL2) |
| Raspodela svetlosti | Direktna |
| Indeks prikazivanja boja | Ra > 70 |
| Temperatura boje | AMBER, 2 200 K, 2 700 K, 3 000 K, 4 000 K, 5 000 K |
| Upotrebni vek | > 120 000 h (L90) |
| Kućište | Liveni aluminijum |
| Boja | RAL 7015 |
| Površina | Mat |
| Poklopac | Kaljeno staklo |
| Klasa zaštite | I, II |
| Radna temperatura okoline | Maks. −40 / +55 °C |
| Zaštita od prodora čestica | IP 66 |
| Zaštita od udara | IK 09 |

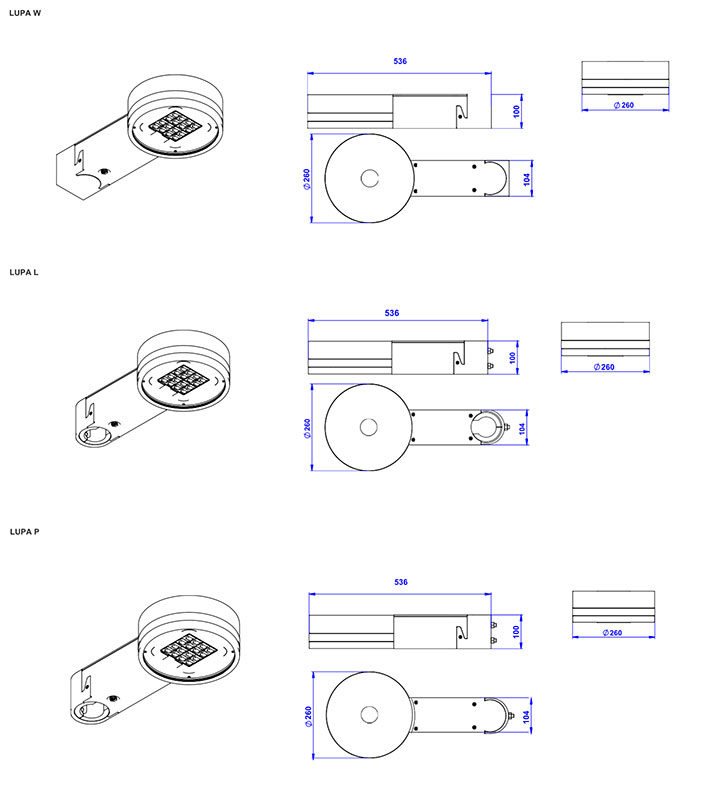

| Metoda montaže | Stub (Ø48–89 mm), na zidu |
| Preporučena visina | Do 8 m |
| Upotreba | Stambene četvrti, pešačke zone, parkovi, trotoari, biciklističke staze |
| Catalog name | POWER (W) | LUMINAIRE OUTPUT FLUX (lm) | LUMINAIRE EFFICIENCY (lm/W) | SERVICE LIFE (hrs.) | WEIGHT (kg) | ||||
|---|---|---|---|---|---|---|---|---|---|
| Color temperature (K) | min. | max. | |||||||
| 2200K | 2700K | 3000K | 4000K | ||||||
| LUPA P/L/W Mxx 1k0 | 7,8 | 7,1 | 6,9 | 6,5 | 887 | 933 | 143,5 | >120 000 | 7,5 |
| LUPA P/L/W Mxx 1k5 | 11,8 | 10,4 | 9,9 | 9,4 | 1 330 | 1 400 | 148,9 | >120 000 | 7,5 |
| LUPA P/L/W Mxx 2k0 | 14,5 | 12,8 | 12,3 | 11,7 | 1 773 | 1 866 | 159,5 | >120 000 | 7,5 |
| LUPA P/L/W Mxx 2k5 | 18,1 | 16,1 | 15,1 | 14,7 | 2 217 | 2 333 | 158,7 | >120 000 | 7,5 |
| LUPA P/L/W Mxx 3k0 | 22,6 | 19,5 | 18,3 | 17,5 | 2 660 | 2 800 | 160,0 | >120 000 | 7,5 |
| LUPA P/L/W Mxx 3k5 | 26,4 | 23,4 | 21,7 | 20,7 | 3 103 | 3 266 | 157,8 | >120 000 | 7,5 |
| LUPA P/L/W Mxx 4k0 | 30,6 | 27,1 | 25,1 | 23,9 | 3 547 | 3 733 | 156,2 | >120 000 | 7,5 |
| LUPA P/L/W Mxx 5k0 | 39,6 | 34,3 | 32,1 | 30,6 | 4 434 | 4 666 | 152,5 | >120 000 | 7,5 |
| LUPA P/L/W Mxx 6k0 | 45,3 | 42,6 | 39,5 | 37,4 | 5 320 | 5 599 | 149,7 | >120 000 | 7,5 |
| LUPA P/L/W Mxx 7k0 | — | 46,2 | 43,9 | 41,3 | 6 207 | 6 532 | 158,2 | >120 000 | 7,5 |
| Catalog name | POWER (W) | LUMINAIRE OUTPUT FLUX (lm) | LUMINAIRE EFFICIENCY (lm/W) | SERVICE LIFE (hrs.) | WEIGHT (kg) | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| Color temperature (K) | min. | max. | ||||||||
| Blue Free Amber | 2200K | 2700K | 3000K | 4000K | ||||||
| LUPA P/L/W Lxx 1k0 | 7,6 | 7,6 | 7,1 | 6,6 | 6,4 | 887 | 932 | 145,6 | >120 000 | 7,5 |
| LUPA P/L/W Lxx 1k5 | 11,3 | 10,9 | 10,3 | 9,5 | 9,3 | 1 330 | 1 397 | 150,2 | >120 000 | 7,5 |
| LUPA P/L/W Lxx 2k0 | 14,2 | 13,8 | 12,6 | 12,0 | 11,4 | 1 774 | 1 863 | 163,4 | >120 000 | 7,5 |
| LUPA P/L/W Lxx 2k5 | 17,6 | 17,2 | 15,6 | 14,6 | 14,0 | 2 217 | 2 329 | 166,4 | >120 000 | 7,5 |
| LUPA P/L/W Lxx 3k0 | 21,1 | 20,7 | 18,9 | 17,7 | 16,9 | 2 661 | 2 795 | 165,4 | >120 000 | 7,5 |
| LUPA P/L/W Lxx 3k5 | 24,6 | 24,1 | 22,3 | 20,6 | 19,6 | 3 104 | 3 260 | 166,3 | >120 000 | 7,5 |
| LUPA P/L/W Lxx 4k0 | 28,2 | 27,7 | 25,5 | 23,6 | 22,6 | 3 548 | 3 726 | 164,9 | >120 000 | 7,5 |
| LUPA P/L/W Lxx 5k0 | 35,8 | 35,1 | 32,3 | 29,8 | 28,2 | 4 435 | 4 658 | 165,2 | >120 000 | 7,5 |
| LUPA P/L/W Lxx 6k0 | 41,1 | 40,5 | 39,4 | 36,3 | 34,3 | 5 321 | 5 589 | 162,9 | >120 000 | 7,5 |
| LUPA P/L/W Lxx 7k0 | — | — | 43,3 | 40,9 | 38,2 | 6 208 | 6 521 | 170,7 | >120 000 | 7,5 |
| Temperatura okruženja svetiljke TQ 25 °C |
| Inicijalna konzistentnost boje: ≤ 5 SDCM |
| Tolerancija optičkih i električnih parametara ± 10 % |
Pojam AMBER u tehnologiji osvetljenja odnosi se na svetlost sa minimalnom količinom plavog dela svetlosnog spektra. AMBER modul – svetlost koju emituju LED čipovi na modulu je već bez plavog dela svetlosnog spektra (standardna PMMA optika). AMBER optika – optički sistem apsorbuje plavi deo svetlosti sa LED modula i propušta preostali svetlosni spektar (specijalna AMBER optika).
Kada se koristi funkcija CLO, početna snaga i svetlosni fluks su za 10 % niži od vrednosti prikazanih u tabeli. LDT krive sa funkcijom CLO imaju slovo „C“ na kraju svoje oznake.
| Oznaka | Značenje |
|---|---|
| LUPA | Naziv i veličina svetiljke |
| P | Montaža na vrh stuba |
| L | Montaža na osovinu stuba |
| W | Montaža na zid |
| Bez oznake | Klasa I (standard) |
| II | Klasa II |
| M01 / L01 | Putevi |
| P01 | Usmereno |
| U01 | Područje |
| K01 | Kombinovana optika |
| BL1 / BL2 | Zastori za svetlo NAZAD (ravni / zakrivljeni) |
| FL1 / FL2 | Zastori za svetlo NAPRED (ravni / zakrivljeni) |
| 6k0 / 8k0 | Obeležavanje svetlosnog fluksa (izvor) |
| 730 | Indeks reprodukcije boje Ra > 70, temperatura boje 4 000 K |
| B / 1 / 2 / 4 | Tip LED modula / tip LED čipa / performanse čipa / tip maske |
| C | Constant Lumen Output (CLO) |
| A | Autonomno prigušivanje |
| ZT | ZHAGA Top (gornji konektor), D4i drajver |
| ZB | ZHAGA Bottom (donji konektor), D4i drajver |
| ZN | ZHAGA + NEMA konektor (NEMA gore, Zhaga dole), D4i drajver 2× |
| Z2 | ZHAGA (gornji i donji konektor), D4i drajver |
| Z | Zhaga konektor, 4-pinski D4i drajver |
| N | NEMA konektor, 7-pin (DALI drajver) |
| S | Dodatna zaštita od prenapona 10 kV |
| J | Osigurač |
| G | Gesis konektor |
| H | H05(07)RN-F dovodni kabl (1 mm²) |
| C | CYKY dovodni kabl (1,5 mm²) |
| WO | Bez kabla |
| 2 / 3 / 5 | 2-žilni / 3-žilni / 5-žilni kabl |
| S / 1 | Dužina kabla (25 cm standard ili 1 m) |
| ENEC | Sertifikat |
| 12 | non-DALI + 2-polni priključni blok |
| 13 | non-DALI + 3-polni priključni blok |
| 43 | DALI + 3-polni priključni blok |
| 44 | DALI + 4-polni priključni blok |
| 45 | DALI + 5-polni priključni blok |
| 45P | DALI + 5-polni blok + senzor pokreta |
| 40 | Drajver uklj./isklj. + blok za odvajanje |
| 1O | Drajver uklj./isklj. + priključni blok za odvajanje |
| D0 | D4i drajver + priključni blok za odvajanje |
