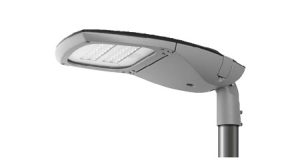

MARUT L G2
Naša najprodavanija linija kompaktnih LED svetiljki za osvetljenje puteva i autoputeva.
TEHNIČKA SPECIFIKACIJA
| TEHNIČKA SPECIFIKACIJA | |
|---|---|
| Izvor svetlosti | LED |
| Napon napajanja | AC 220–240 V / 50–60 Hz |
| Metod povezivanja | Izlazni kabl, izlazni kabl sa konektorom (G) ili bez kabla (WO) |
| Balastni deo | Elektronski drajver sa zaštitom od prenapona L/N–uzemljenje 10 kV; dodatna zaštita 10 kV (S) |
| Osigurač | 6,3 A (J) |
| Mogućnost regulacije | Neprigušivo, DALI (DALI), noćno prigušivanje (A), NEMA (N), Zhaga (Z), CLO (C) |
| Optički sistem |
Putevi (Mxx, Lxx), usmereno (Pxx), područje (Uxx), kombinovana optika (Kxx), prelazno (ZLx/ZPx). Zastori za svetlo NAZAD (BL1/BL2), Zastori za svetlo NAPRED (FL1/FL2). Direktna distribucija. |
| Indeks prikazivanja boje | Ra > 70, Ra > 80 |
| Temperatura boje | BLUE FREE™ (AMBER), 2.200 K / 2.700 K / 3.000 K / 4.000 K / 5.000 K / 5.700 K / TW |
| Upotrebni vek | > 120.000 h (L90) |
| Telo svetiljke | Liveni aluminijum |
| Boja | RAL 7015 / 9006 (mat) |
| Poklopac | Kaljeno staklo |
| Klasa zaštite | I, II |
| Radna temperatura | –40 °C do +55 °C |
| IP zaštita | IP66 |
| IK zaštita | IK09, IK10 |
| Sertifikacija | ENEC, ENEC+, Zhaga-D4i, IDA Dark Sky Approved |
| RoHS / REACH / CB test | DA |
| Montaža | Na stub ili krak (48–60 mm); 60–76 mm (na zahtev) |
| Podesiv spoj | ±15° |
| Preporučena visina | Do 12 m |
| Dodatna oprema | Spoljašnji otvor (CPZ) – po narudžbini |
| Upotreba | Pešačke zone, trotoari, biciklističke staze, spoljašnje površine; klase puteva I, II i III |
| Naziv kataloga | Snaga (W) – Temperatura boje (K) | Luminisani fluks (lm) | Efikasnost (lm/W) | Vek trajanja | Težina (kg) | ||||
|---|---|---|---|---|---|---|---|---|---|
| 2200K | 2700K | 3000K | 4000K | Min. | Maks. | ||||
| MARUT L G2 Mxx 7k0 | 50,9 | 44,2 | 41,6 | 39,2 | 5 856 | 6 477 | 165,2 | > 100 000 h | 9,6 |
| MARUT L G2 Mxx 8k0 | 59,5 | 51,4 | 48,2 | 45,4 | 6 693 | 7 402 | 163,0 | > 100 000 h | 9,6 |
| MARUT L G2 Mxx 9k0 | 68,2 | 59 | 55,4 | 52,3 | 7 529 | 8 328 | 159,2 | > 100 000 h | 9,6 |
| MARUT L G2 Mxx 10k0 | 71,3 | 66,6 | 62,5 | 58,9 | 8 366 | 9 253 | 157,1 | > 100 000 h | 9,6 |
| MARUT L G2 Mxx 12k0 | 88,3 | 76,2 | 71,3 | 67,3 | 10 039 | 11 104 | 165,0 | > 100 000 h | 9,6 |
| MARUT L G2 Mxx 14k0 | 106 | 91,3 | 85,5 | 80,7 | 11 712 | 12 954 | 160,5 | > 100 000 h | 9,6 |
| MARUT L G2 Mxx 15k0 | - | 98,9 | 92,6 | 87,3 | 12 549 | 13 880 | 159,0 | > 100 000 h | 9,6 |
| MARUT L G2 Mxx 16k0 | - | 107 | 99,6 | 94,1 | 13 386 | 14 805 | 157,3 | > 100 000 h | 9,6 |
| MARUT L G2 Mxx 18k0 | - | - | 115,5 | 108 | 15 059 | 16 655 | 154,2 | > 100 000 h | 9,6 |
| Naziv kataloga | Snaga (W) – Temperatura boje (K) | Luminisani fluks (lm) | Efikasnost (lm/W) | Vek trajanja | Težina (kg) | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| BLUE FREE | 2200K | 2700K | 3000K | 4000K | Min. | Maks. | ||||
| MARUT L G2 Lxx 7k0 | 46,6 | 46,2 | 42,3 | 39 | 37,2 | 6 124 | 6 621 | 178,0 | > 100 000 h | 9,6 |
| MARUT L G2 Lxx 8k0 | 54,1 | 53,7 | 48,4 | 44,7 | 42,5 | 6 999 | 7 566 | 178,0 | > 100 000 h | 9,6 |
| MARUT L G2 Lxx 9k0 | 61,9 | 60,6 | 55,4 | 51,2 | 48,3 | 7 874 | 8 512 | 176,2 | > 100 000 h | 9,6 |
| MARUT L G2 Lxx 10k0 | 66,3 | 65,2 | 62,3 | 57,4 | 54,3 | 8 749 | 9 458 | 174,2 | > 100 000 h | 9,6 |
| MARUT L G2 Lxx 12k0 | 81 | 79,6 | 76,9 | 70,8 | 66,7 | 10 499 | 11 350 | 170,2 | > 100 000 h | 9,6 |
| MARUT L G2 Lxx 14k0 | 96,6 | 93,8 | 85,3 | 78,8 | 74,5 | 12 249 | 13 241 | 177,7 | > 100 000 h | 9,6 |
| MARUT L G2 Lxx 15k0 | 104,6 | 101,5 | 92,3 | 85 | 80,4 | 13 124 | 14 187 | 176,5 | > 100 000 h | 9,6 |
| MARUT L G2 Lxx 16k0 | 111,1 | 109,4 | 99,4 | 91,7 | 86,4 | 13 998 | 15 133 | 175,2 | > 100 000 h | 9,6 |
| MARUT L G2 Lxx 18k0 | - | - | - | 105 | 98,9 | 15 748 | 17 024 | 172,1 | > 100 000 h | 9,6 |
| Naziv kataloga | Snaga (W) – Temperatura boje (K) | Izlazni fluks (lm) | Efikasnost (lm/W) | Vek trajanja | Težina (kg) | ||||
|---|---|---|---|---|---|---|---|---|---|
| 2700K | 3000K | 4000K | 5000K | 5700K | |||||
| MARUT L G2 Mxx ZL03 9k0 | 54,6 | 51,3 | 48,4 | 47,8 | 49 | 8 041 | 168,2 | >100 000 h | 9,6 |
| MARUT L G2 Mxx ZL04 9k0 | 54,6 | 51,3 | 48,4 | 47,8 | 49 | 7 961 | 166,5 | >100 000 h | 9,6 |
| MARUT L G2 Mxx ZL06 9k0 | 54,6 | 51,3 | 48,4 | 47,8 | 49 | 7 851 | 164,2 | >100 000 h | 9,6 |
| MARUT L G2 Mxx ZP01 9k0 | 54,6 | 51,3 | 48,4 | 47,8 | 49 | 8 078 | 169,0 | >100 000 h | 9,6 |
| MARUT L G2 Mxx ZP02 9k0 | 54,6 | 51,3 | 48,4 | 47,8 | 49 | 8 080 | 169,0 | >100 000 h | 9,6 |
| MARUT L G2 Mxx ZP03 9k0 | 54,6 | 51,3 | 48,4 | 47,8 | 49 | 8 041 | 168,2 | >100 000 h | 9,6 |
| MARUT L G2 Mxx ZP06 9k0 | 54,6 | 51,3 | 48,4 | 47,8 | 49 | 7 851 | 164,2 | >100 000 h | 9,6 |
| MARUT L G2 Mxx ZL03 12k0 | 76,2 | 71,3 | 67,3 | 66,3 | 67,7 | 10 721 | 161,7 | >100 000 h | 9,6 |
| MARUT L G2 Mxx ZL04 12k0 | 76,2 | 71,3 | 67,3 | 66,3 | 67,7 | 10 614 | 160,1 | >100 000 h | 9,6 |
| MARUT L G2 Mxx ZL06 12k0 | 76,2 | 71,3 | 67,3 | 66,3 | 67,7 | 10 468 | 157,9 | >100 000 h | 9,6 |
| MARUT L G2 Mxx ZP01 12k0 | 76,2 | 71,3 | 67,3 | 66,3 | 67,7 | 10 770 | 162,4 | >100 000 h | 9,6 |
| MARUT L G2 Mxx ZP02 12k0 | 76,2 | 71,3 | 67,3 | 66,3 | 67,7 | 10 774 | 162,5 | >100 000 h | 9,6 |
| MARUT L G2 Mxx ZP03 12k0 | 76,2 | 71,3 | 67,3 | 66,3 | 67,7 | 10 721 | 161,7 | >100 000 h | 9,6 |
| MARUT L G2 Mxx ZP06 12k0 | 76,2 | 71,3 | 67,3 | 66,3 | 67,7 | 10 468 | 157,9 | >100 000 h | 9,6 |
| MARUT L G2 Mxx ZL03 15k0 | 98,9 | 92,6 | 87,3 | 86,7 | 87,5 | 13 401 | 154,6 | >100 000 h | 9,6 |
| MARUT L G2 Mxx ZL04 15k0 | 98,9 | 92,6 | 87,3 | 86,7 | 87,5 | 13 268 | 153,0 | >100 000 h | 9,6 |
| MARUT L G2 Mxx ZL06 15k0 | 98,9 | 92,6 | 87,3 | 86,7 | 87,5 | 13 085 | 150,9 | >100 000 h | 9,6 |
| MARUT L G2 Mxx ZP01 15k0 | 98,9 | 92,6 | 87,3 | 86,7 | 87,5 | 13 463 | 155,3 | >100 000 h | 9,6 |
| MARUT L G2 Mxx ZP02 15k0 | 98,9 | 92,6 | 87,3 | 86,7 | 87,5 | 13 467 | 155,3 | >100 000 h | 9,6 |
| MARUT L G2 Mxx ZP03 15k0 | 98,9 | 92,6 | 87,3 | 86,7 | 87,5 | 13 401 | 154,6 | >100 000 h | 9,6 |
| MARUT L G2 Mxx ZP06 15k0 | 98,9 | 92,6 | 87,3 | 86,7 | 87,5 | 13 085 | 150,9 | >100 000 h | 9,6 |
Temperatura okruženja svetiljke: TQ 25 °C
Inicijalna konzistentnost boje: ≤ 5 SDCM
Tolerancija optičkih i električnih parametara: ± 10 %
IDA Dark Sky sertifikat: važi za temperature boje ≤ 3 000 K
Napomena: Radi ispunjenja IDA zahteva, svetiljke moraju biti postavljene horizontalno u odnosu na put.
Pojam BLUE FREE (AMBER) u tehnologiji osvetljenja odnosi se na svetlost sa minimalnom količinom plavog dela svetlosnog spektra (< 2%).
Kada se koristi funkcija CLO, početna snaga i svetlosni fluks su za 10 % niži od vrednosti prikazanih u tabeli. LDT krive sa funkcijom CLO imaju slovo „C“ na kraju svoje oznake.
| Oznaka | Značenje |
|---|---|
| MARUT L | Naziv i veličina svetiljke |
| Bez označavanja | Klasa I (standard) |
| II | Klasa II |
| G2 | Generacija svetiljki |
| M01 / L01 | Putevi |
| P01 | Usmereno |
| U01 | Područje |

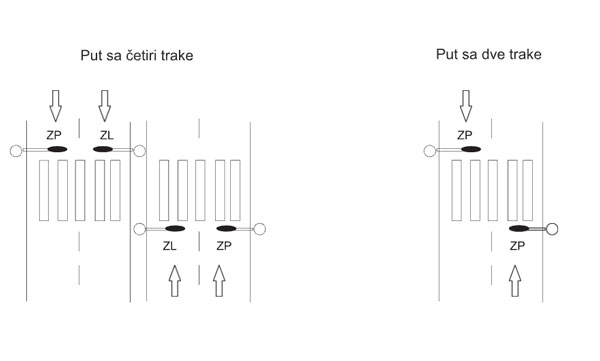

| ZP1 / ZL1 | Pešački prelazi |
| K01 | Kombinovana optika |
| BL1 / BL2 | Zastori za svetlo NAZAD (ravni / zakrivljeni) |
| FL1 / FL2 | Zastori za svetlo NAPRED (ravni / zakrivljeni) |
| 8k0 | Označavanje svetlosnog fluksa (izvor) |
| 730 | Indeks reprodukcije boje Ra > 70, temperatura boje 3 000 K |
| B / 1 / 2 / 4 | Tip LED modula / tip LED čipa / performanse čipa / tip maske |
| C | Konstantan svetlosni fluks (CLO) |
| A | Automatsko prigušivanje |
| ZT | ZHAGA Top (gornji Zhaga konektor), D4i drajver |
| ZB | ZHAGA Bottom (donji Zhaga konektor), D4i drajver |
| ZN | ZHAGA + NEMA konektor (NEMA gore, Zhaga dole), D4i drajver |
| Z2 | ZHAGA (gornji i donji konektor), D4i drajver |
| N | NEMA konektor (7 pinova), DALI drajver |
| Z | Zhaga konektor, 4 pina (D4i drajver) |
| S | Dodatna zaštita od prenapona 10 kV |
| J | Osigurač |
| G | Gesis konektor |
| H | H05(07)RN-F kabl (1 mm²) |
| C | CYKY kabl (1,5 mm²) |
| WO | Bez kabla |
| 2 / 3 / 5 | 2-žilni / 3-žilni / 5-žilni kabl |
| S / 1 | Dužina kabla (25 cm standard ili 1 m) |
| ENEC | Sertifikacija |
| 12 | noDALI + dvopolni priključni blok |
| 13 | DALI + tropolni priključni blok |
| 43 | DALI + 4-polni priključni blok |
| 44 | DALI + 5-polni priključni blok |
| 45 | DALI + 5-polni blok + senzor pokreta |
| 45P | DALI + priključni blok za odvajanje (standard) |
| 40 | Drajver uklj./isklj. + blok za odvajanje |
| 1O | D4i drajver + blok za odvajanje |
| D0 | D4i drajver + priključni blok za odvajanje |
