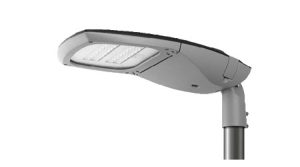

MARUT M G2

Naša najprodavanija linija kompaktnih LED svetiljki za osvetljenje puteva i autoputeva.

TEHNIČKA SPECIFIKACIJA

TEHNIČKA SPECIFIKACIJA
Izvor svetlosti	LED
Napon napajanja	AC 220–240 V / 50–60 Hz
Metod povezivanja	Izlazni kabl, izlazni kabl sa konektorom (G), bez kabla (WO)
Balastni deo	Elektronski drajver sa zaštitom od prenapona L/N–uzemljenje 10 kV + dodatna zaštita 10 kV (S)
Osigurač	6,3 A (J)
Zaštita od prenapona	Dodatna zaštita 10 kV (S)
Mogućnost regulacije	Neprigušivo (nije označeno), DALI (DALI), noćno prigušivanje (A), priprema za bežičnu komunikaciju NEMA (N), Zhaga (Z)
Konst. vrednost u lumenima	CLO (C)
Optički sistem	Putevi (Mxx), putevi (Lxx), usmereno (Pxx), područje (Uxx), kombinovana optika (Kxx) Zastori za svetlo NAZAD (BL1/BL2), zastori za svetlo NAPRED (FL1/FL2)
Raspodela svetlosti	Direktna
Indeks prikazivanja boje	Ra > 70, Ra > 80
Temperatura boje	BLUE FREE™ (Amber) / 2.200 K / 2.700 K / 3.000 K / 4.000 K / 5.000 K / 5.700 K / TW
Upotrebni vek	> 120.000 h (L90)
Telo svetiljke	Liveni aluminijum
Boja	RAL 7015 / 9006
Tip površine	Mat
Poklopac	Kaljeno staklo
Klasa zaštite	I, II
Maks. temperatura okoline	-40 °C / +55 °C
Zaštita od prodora čestica	IP66
Zaštita od udara	IK09, IK10
EMC	DA
Test vibracija	DA
Test korozije – slani sprej	ENEC, ENEC+, Zhaga-D4i, IDA Dark Sky Approved
RoHS	DA
REACH	DA
CB test	DA
Test statičkog opterećenja	DA
Metod montaže	Montaža na stub ili krak (48–60 mm; 60–76 mm na zahtev), podesivi spoj ±15°
Preporučena visina	Maks. do 8 m
Dodatna oprema	Spoljašnji otvor (CPZ) – po narudžbini
Upotreba	Biciklističke staze, spoljašnje površine, pešačke zone, trotoari; klase puteva I, II i III

MARUT M G2 – Varijante

Naziv kataloga	Snaga (W) – Temperatura boje (K)				Luminare output flux (lm)		Luminare efficiency (lm/W)	Service life (hrs.)	Weight (kg*)
	2200K Ra 70	2700K Ra 70	3000K Ra 70	4000K Ra 70	min.	maks.
	U500 <6,5%	U500 <10,5%	U500 <15%	U500 <23%	min.	maks.
MARUT M G2 Mxx 2k0	14,5	12,8	12,3	11,7	1 673	1 851	158,2	>100 000	6,7
MARUT M G2 Mxx 3k0	22,6	19,5	18,3	17,5	2 510	2 776	158,6	>100 000	6,7
MARUT M G2 Mxx 4k0	30,6	27,1	25,1	23,9	3 346	3 701	154,9	>100 000	6,7
MARUT M G2 Mxx 5k0	39,6	34,3	32,1	30,6	4 183	4 627	151,2	>100 000	6,7
MARUT M G2 Mxx 6k0	42,7	42,6	39,5	37,4	5 020	5 552	148,4	>100 000	6,7
MARUT M G2 Mxx 7k0	50,9	44,2	41,6	39,2	5 856	6 477	165,2	>100 000	6,7
MARUT M G2 Mxx 8k0	59,5	51,4	48,2	45,4	6 693	7 402	163,0	>100 000	6,7
MARUT M G2 Mxx 9k0	68,2	59,0	55,4	52,3	7 529	8 328	159,2	>100 000	6,7
MARUT M G2 Mxx 10k0	78,0	66,6	62,5	58,9	8 366	9 253	157,1	>100 000	6,7
MARUT M G2 Mxx 12k0	-	83,9	77,8	72,9	10 039	11 104	152,3	>100 000	6,7
MARUT M G2 Mxx 14k0	-	-	-	87,3	11 712	12 954	148,4	>100 000	6,7

MARUT M G2 ZL/ZP – Varijante

Naziv kataloga	Temperatura boje (K)					lm	Efikasn. (lm/W)	L90B10	kg*
	2700K Ra 70	3000K Ra 70	4000K Ra 70	5000K Ra 70	5700K Ra 70
	U500 <10,5%	U500 <15%	U500 <23%	U500 <30%	U500 <30%
MARUT SG2Mxx ZL06 5k0	34,3	32,1	30,6	30,1	30,4	4 362	144,9	>100 000	4,0
MARUT SG2Mxx ZP06 5k0	34,3	32,1	30,6	30,1	30,4	4 362	144,9	>100 000	4,0
MARUT SG2Mxx ZL03 6k0	42,6	39,5	37,4	37,7	37,4	5 360	143,3	>100 000	4,0
MARUT SG2Mxx ZL04 6k0	42,6	39,5	37,4	37,7	37,4	5 307	141,9	>100 000	4,0
MARUT SG2Mxx ZP01 6k0	42,6	39,5	37,4	37,7	37,4	5 385	144,0	>100 000	4,0
MARUT SG2Mxx ZP02 6k0	42,6	39,5	37,4	37,7	37,4	5 387	144,0	>100 000	4,0
MARUT SG2Mxx ZP03 6k0	42,6	39,5	37,4	37,7	37,4	5 360	143,3	>100 000	4,0
MARUT SG2Mxx ZL06 7k0	-	47,9	44,7	45,1	44,2	6 106	138,1	>100 000	4,0
MARUT SG2Mxx ZP06 7k0	-	47,9	44,7	45,1	44,2	6 106	138,1	>100 000	4,0
MARUT SG2Mxx ZL03 9k0	-	59,1	54,7	55,2	54,7	8 041	147,0	>100 000	4,0
MARUT SG2Mxx ZL04 9k0	-	59,1	54,7	55,2	54,7	7 961	145,5	>100 000	4,0
MARUT SG2Mxx ZP01 9k0	-	59,1	54,7	55,2	54,7	8 078	147,7	>100 000	4,0
MARUT SG2Mxx ZP02 9k0	-	59,1	54,7	55,2	54,7	8 080	147,7	>100 000	4,0
MARUT SG2Mxx ZP03 9k0	-	59,1	54,7	55,2	54,7	8 041	147,0	>100 000	4,0

Težina može neznatno da varira u zavisnosti od varijante svetiljke. Ne može se proizvoditi po ENEC licenci.

Težina može neznatno da varira u zavisnosti od varijante svetiljke.
** Ne može se proizvoditi po ENEC licenci.

Temperatura okruženja svetiljke TQ 25 °C

Inicijalna konzistentnost boje ≤ 5 SDCM

Tolerancija optičkih i električnih parametara ± 10 %

IDA Dark Sky sertifikat odobrenja odnosi se na ≤ 3 000 K

Kako bi se ispunili IDA zahtevi, svetiljke moraju biti postavljene horizontalno u odnosu na put.

Pojam BLUE FREE (AMBER) u tehnologiji osvetljenja odnosi se na svetlost sa minimalnom količinom plavog dela svetlosnog spektra (< 2%).

Kada se koristi funkcija CLO, početna snaga i svetlosni ﬂuks su za 10 % niži od vrednosti prikazanih u tabeli. LDT krive sa funkcijom CLO imaju slovo „C“ na kraju svoje oznake.

Oznaka	Značenje
MARUT M	Naziv i veličina svetiljke
Bez oznake	Klasa I (standard)
II	Klasa II
G2	Generacija svetiljki
M01 / L01 / P01 / U01 / ZP1-ZL1 / K01	Optika: putevi, usmereno, područje, pešački prelazi, kombinovana optika
BL1 / BL2	Zastori za svetlo NAZAD (ravni / zakrivljeni)
FL1 / FL2	Zastori za svetlo NAPRED (ravni / zakrivljeni)
8k0	Označavanje svetlosnog fluksa (izvor)
730	Indeks reprodukcije boje Ra > 70, temperatura boje 3 000 K
B / 1 / 2 / 4	Tip LED modula / tip LED čipa / performanse čipa / tip maske
12 / 13 / 43 / 44 / 45 / 45P / 40 / 1O / D0	Tip drajvera i priključnog bloka (noDALI, DALI, Zhaga, senzor pokreta itd.)
C	Konstantan svetlosni fluks (CLO)
A	Automatsko prigušivanje
ZT / ZB / ZN / Z2 / N	Zhaga / NEMA konektori i tip drajvera
S	Dodatna zaštita od prenapona 10 kV
J	Osigurač
G	Gesis konektor
H / C / WO	Tip kabla ili bez kabla
2 / 3 / 5	Broj žila kabla
S / 1	Dužina kabla
ENEC	Sertifikacija
