PHANTOM SISTEM ZA IDENTIFIKACIJU FAZA

SISTEM ZA TAČNU IDENTIFIKACIJU FAZE (GPS)

Tačna identifikacija faze za sve primene na bilo kom naponu.
Identifikacija faze pod naponom.
Rezolucija faze od ± 1°.
Sinhronizacija putem GPS satelitske mreže.
Brzo podešavanje, uređaj spreman za rad za nekoliko sekundi.

Nije potrebno isključivanje mreže sa napona.
Celodnevno trajanje baterije.
Šifrovana i robusna komunikaciona tehnologija.
Režim identifikacije faze sa vremenskim odlaganjem do 60 minuta u podzemnim uslovima.
Mogućnost identifikacije faze bez povezivanja na server korišćenjem odloženog režima.
Implementacija zasnovana na oblaku.

UPOTREBA

PHANTOM prikazuje fazni ugao bilo koje tačke mreže na niskom naponu, visokom naponu, nadzemnim vodovima, trafostanicama i ormarima. Mreža ostaje pod naponom, u svom normalnom režimu rada. Tačnost merenja obezbeđena je GPS sinhronizacijom.
Uređaj se sastoji od:

Referentne jedinice povezane na „nultu tačku“ radnog područja, koja obezbeđuje apsolutnu referencu i omogućava provere sa okolnim ili udaljenim područjima.
Jedne ili više „terenskih jedinica“ koje se sastoje od displeja i mernog modula.

Obezbeđuje tačnu definiciju faze za sledeće operacije:

Zamena transformatora
Prelaz između nadzemnih vodova i podzemnih kablova
Zatvaranje petlji ili povezivanje izolovanih radnih područja
Obeležavanje faza radi ubrzanja puštanja mreže u rad nakon havarije
Geo-locirano mapiranje faza
Pametno brojilo
Telemetrijski senzori

Prednosti:

Planiranje distributivnih mreža i kontrola njihovog razvoja
Smanjenje ili odlaganje investicija (balansiranje VN/NN transformatora umesto zamene)
Smanjenje operativnih troškova: rad programiran i izveden uz potpuno poznavanje konfiguracije faza (garantovano pravilno povezivanje)
Smanjenje snage kod potrošača i bolja usluga
Veća bezbednost instalacija i ljudi
Dovođenje u sklad sa standardima i uspostavljanje vizuelne identifikacije na elektroinstalacijama

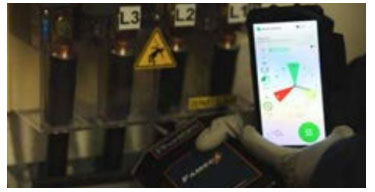

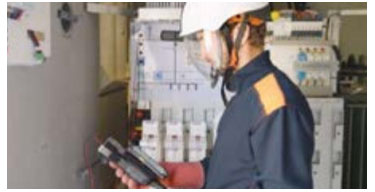

Terenska jedinica identifikuje faze bilo gde na nadzemnim ili podzemnim mrežama, bez obzira na udaljenost od referentne jedinice.

– RAD BEZ RUKU zahvaljujući PHANTOM bežičnoj displeju. Čuvanje prikupljenih podataka vrši se jednim pritiskom na taster.
– VISOKE PERFORMANSE: merenja faze se brzo obavljaju u realnom vremenu!
– Podzemna identifikacija faze moguća je čak i bez GPS ili mobilnog signala; rezultati se prikazuju kada se komunikacija obnovi.

TEHNIČKE SPECIFIKACIJE

PHANTOM Referentna jedinica:

Dva referentna ulaza (CAT-III 600V, CAT-IV 300V)
Automatsko prebacivanje referentnih ulaza
Ethernet port
Ulaz za napajanje (85VAC do 264VAC)
Spoljni interfejs za GPS povezivanje
50/60Hz

Merni modul PHANTOM:

4 AA baterije
Autonomija: 30 sati neprekidne identifikacije faze
CAT-III 1000V / CAT-IV 600V niskonaponska identifikacija faze direktnim kontaktom

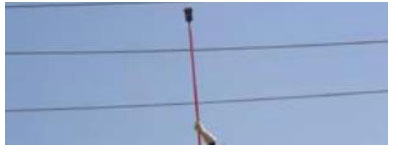

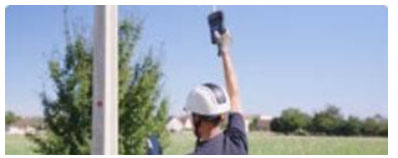

Do 72 kV srednjenaponska identifikacija faze direktnim kontaktom pomoću izolovane šine(hotstick)
Beskontaktno do 800 kV
Mogućnost povezivanja na sve univerzalne izolovane šine

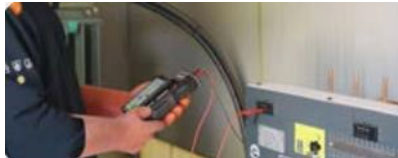

Ulaz za kapacitivni testni port
Merenja na indikator portu polu-ispravljenog napona u rasklopnim postrojenjima
Zaštita IP-67
50/60Hz

PHANTOM displej:

Ekran u boji na dodir
Lokalna kompenzacija faze
Digitalni rezultati (brojevi i grafikoni)
Mogućnost čuvanja i izvoza podataka
Robusni uređaj sa IP-68 zaštitom
Povezivanje sa serverom putem WIFI, 4G ili HotSpot konekcije
Bežična veza (Bluetooth) sa mernim modulom do 30 metara

Referenca	Opis
PHANTOM-MM-GB	PHANTOM merni modul i displej
PHANTOM-MR-GB	PHANTOM referentna jedinica

Phantom rešenje omogućava nedvosmislenu identifikaciju električnih faza bilo gde u mreži. Upoređivanjem referentnog merenja izvršenog na poznatoj fazi sa merenjem na terenu, uređaj omogućava prikaz faznog pomaka ili, još preciznije, vremenskog indeksa testiranih faza.

SASTAV PROIZVODA

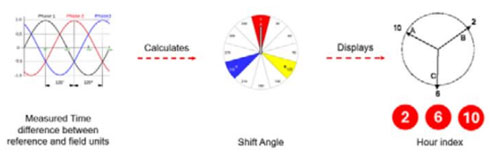

OBRAČUN IZMERENE FAZE I PRIKAZ REZULTATA

PRIMENE

MREŽNE PETLJE

Petlja distributivne elektroenergetske mreže omogućava da se potrošači snabdevaju putem dva različita puta, što značajno poboljšava kontinuitet usluge u slučaju kvara Takođe olakšava operativne manevre (izolovanje kvara, izvođenje radova na održavanju) bez prekida i optimizuje stabilnost i raspodelu opterećenja u mreži.

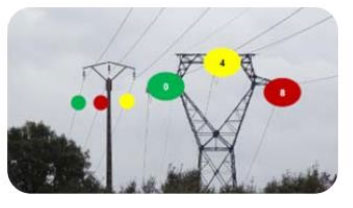

MAPIRANJE

Jasna mapa mreže olakšava održavanje i otklanjanje kvarova. Poboljšava planiranje, povećava bezbednost intervencija i optimizuje rad. Takođe omogućava identifikaciju faza priključenja brojila radi obezbeđenja pravilnog balansiranja opterećenja i priključenja potrošača.

BALANSIRANJE

Pravilno balansiranje elektroenergetske mreže omogućava ravnomernu raspodelu opterećenja po različitim fazama pre nego što bude potrebno njeno proširenje radi isporuke veće snage. Time se smanjuje rizik od preopterećenja, poboljšava stabilnost mreže, produžava životni vek opreme, ograničavaju gubici energije i poboljšava kvalitet usluge za korisnike.
