PHILINK DETEKTOR FAZE

DETEKTOR FAZE ZA PLC G1/G3
PAMETNO MREŽNO BROJILO (LINKY)

UPOTREBA

PHILINK uređaj omogućava detekciju i prikazivanje LINKY faze tačke
(brojila ili razvodne kutije) kada se nalaze na niskonaponskoj
distributivnoj mreži sa PLC „LINKY“ komunikacijom.

Potrebne su ove informacije:

Za kampanju balansiranja opterećenja radi poboljšanja:
Kvalitet snabdevanja električnom energijom: Garancije očekivanog
nivoa napona
Upotreba instalacije za distribuciju električne energije (transformatori i
električna kola)
Za smanjenje gubitaka električne energije
Za proveru faze prilikom povezivanja novih LINKY pametnih brojila

TEHNIČKE SPECIFIKACIJE

detektor cpl linky g1 g3	philink-g1 g3
nivo zaštite	ip54 – ik08
kategorija prenapona	600 v – kat. iv
radna temperatura okoline	-20°C do +50°C
opseg napona	206 v do 260 v rms
jačina napona	440 v (stalno)
opseg frekvencije	50 hz i 60 hz ±3%
displej	lcd 16m, boje – 3,5” (320 x 240 piksela)
unutrašnja zaštita	osigurač: hpc 1,6 a / 1000 v / 30 ka – ff – Ø6,3 x 32 mm
status punjenja baterije	na ekranu
autonomija	8 sati
vek trajanja baterije	oko 500 ciklusa (punjenje/pražnjenje)
povezivost	mikro-usb
usb kabel	namenski usb a muški / micro-usb b muški v2.0 – l = 0,8 m
punjač baterije	psb05r ulaz 100–240 v ac / 50–60 hz – izlaz usb 5 v dc – 1 a adapter „utičnica za automobil“ 12–24 v dc / usb 5 v dc – 1 a pc/usb 5,0 v dc
zaštitna meka školjka
vreća od balističkog najlona
merni kablovi	presek 2,5 mm² – 1000 v – kat. iv – dužina 1,05 m kontaktne sonde ip2x Ø4 mm (zaštićene sondom) osigurač 1,6 a / 1000 v / 30 ka – ff – Ø6,3 x 32 mm
oprema za povezivanje	alligator stezaljke 600 v – kat. iv otvor Ø32 mm veza ip2x Ø4 mm

referenca	prezentacija	dimenzije	težina
philink g1-g3	jedinica za detekciju	l = 165 x l = 96 x h = 56 mm	0,50 kg
	u mekoj futroli	l = 270 x l = 200 x h = 100 mm	1,15 kg

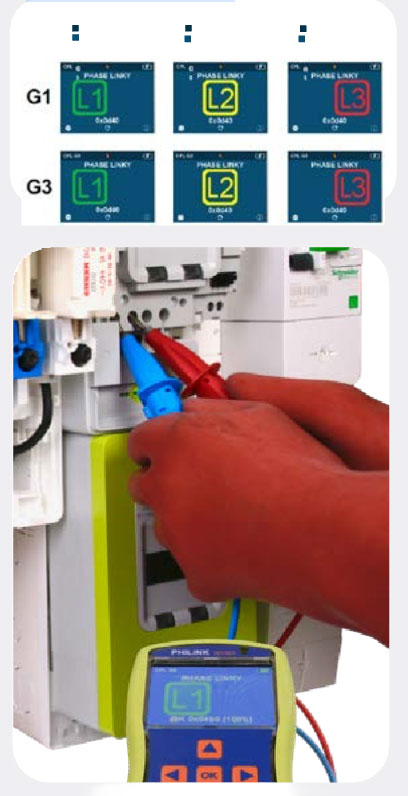

PRIMERI POTVRĐENIH MERA
