PRIKLJUČNE KUTIJE U STUBOVIMA ULIČNE RASVETE

RAZVODNE KUTIJE – M4-1 / M5-1

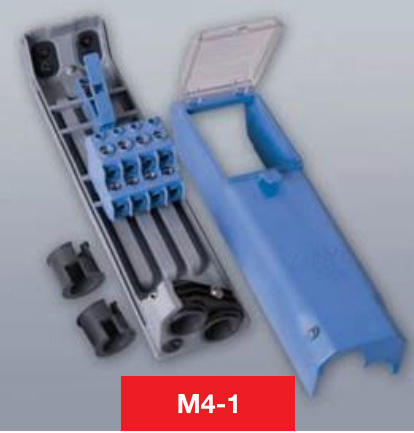

Serija JB sa poklopcem za kontrolu. Tip M4-1, dvostruka DIN (46277/3) šina omogućava izbor tropolnih terminalnih traka sa četiri pola između 6, 16, 35, 50 m², nosača osigurača i bilo koje vrste dodatne opreme kao što su osigurači, odvodnici prenapona itd. M4-1 se isporučuje sa dva niza gumenih uvodnika kako bi se omogućila savršena zategnutost ulaznih/izlaznih kablova.
Nakon instalacije M4-1 unutar stuba, otvor se može zatvoriti poklopcem NO STEP 100×350 p/n P/100-350A.
Dimenzije (osnova x visina x dubina) 80x345x90 mm.
Minimalan prečnik stuba 127 mm

UPUTSTVO ZA OŽIČENJE M-4

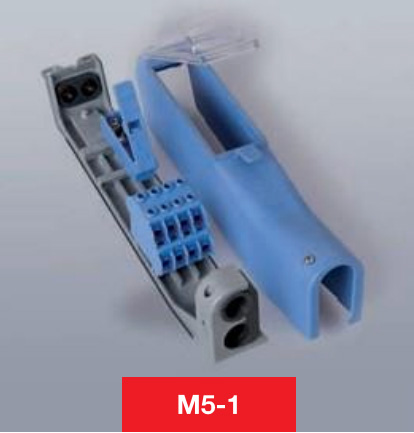

Tip M5-1, dvostruka DIN (46277/3) šina za postavljanje četvoropolnih, trostrukih terminalnih traka 4×16 plus jedan ili dva nosača osigurača. M5-1 se isporučuje sa dodatnim kupolastim polikarbonatnim servisnim vratima kako bi se omogućila montaža jednog ili dva osigurača umesto nosača osigurača. M5-1 se isporučuje sa dva gumena uvodnika koji omogućavaju savršeno zaptivanje ulaznih/izlaznih kablova za napajanje. Nakon postavljanja M5-1 unutar stuba, otvor se može zatvoriti poklopcem NO STEP 45×186, artikal FP/45-186A.
Dimenzije (osnova x visina x dubina) 44x269x68 mm. Minimalan prečnik stuba. 89 mm.
I M4-1 i M5-1 su napravljeni od poliamidne smole 6.6, samogasive, nelomljive.
Dvostruka izolacija (klasa 2) prema standardu CEI 64-8/4. Nominalni napon 450V, maks. struja 63A. Stepen zaštite IP54 CEI EN 60529, IK8 prema standardu CEI EN 50102.

UPUTSTVO ZA OŽIČENJE M-5

3-smerna RAZVODNA KUTIJA – M9

J.B. sa polikarbonatnim poklopcem za kontrolu. J.B. M9, dvostruka DIN šina za povezivanje pet polova u tri smera, plus traka sa priključnim terminalima 5x3x35 m², nosači osigurača i bilo koja vrsta dodatne opreme kao što su osigurači, odvodnici prenapona itd. M9 se isporučuje sa dva niza gumenih uvodnika kako bi se omogućila savršena zategnutost ulaznih/izlaznih kablova za napajanje. Nakon ugradnje M9 unutar stuba, otvor se može zatvoriti aluminijumskim NO STEP poklopcem 100×350 p/n P/100- 350. Dimenzije (osnova x visina x dubina) 345x115x90 mm. Minimalni prečnik stuba 127 mm.

Trosmerni M9 omogućava međusobno povezivanje glavnog napajanja i krštanje koristeći isti J.B. i istu terminalnu traku 5x3x35 m². Pored toga, dodali smo klizni nosač DIN šine kako bismo omogućili odgovarajući prirodni položaj nakon ožičenja. M9 je napravljen od poliamidne smole 6.6, samogasive, nelomljive. Dvostruka izolacija klase 2 prema standardima CEI 64-8/4. Nominalni napon 450V, maks. struja 63A. Stepen zaštite IP54 CEI EN 60529, IK8 prema standardima CEI EN 50102.

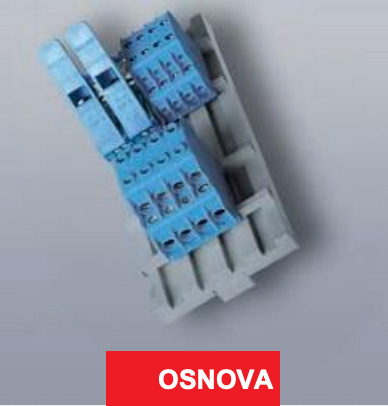

VIŠENAMENSKA UNIVERZALNA OSNOVA

  • Pravougaona, napravljena od 6.6, samogasivog poliamida.
  • Proizvedena sa dvostruko ugrađenim DIN šinama 4346277/3 za nosače osigurača, prekidače i/ili terminalne trake do 50 m². Predviđena za 4 modula od 17,5 mm na svakoj DIN šini.
  • Dvostruke podesive kuke za fiksiranje osnove na čelične šipke
  • Rastojanje šipki 130/140 mm
  • Otvor 100×350 mm. Dostupan poklopac za stub NO STEP 100×350

DODATNA OPREMA

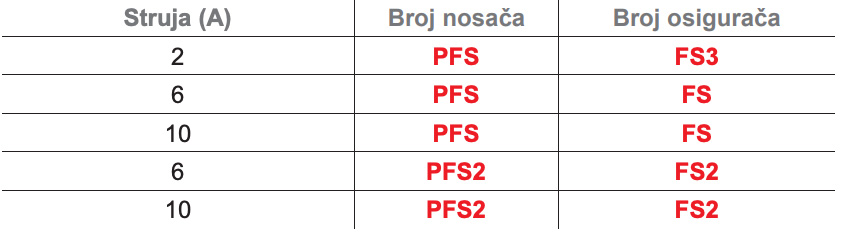

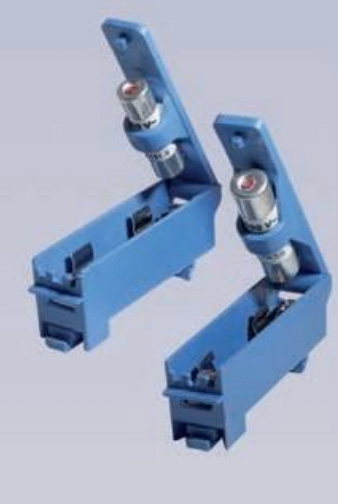

Nosači osigurača
Nosač osigurača napravljen od poliamida 6.6; fleksibilni kontakti od galvanskog mesinga. Žičane veze pomoću nerđajućih zavrtnja AISI 304.
PFS dimenzija 63x16x23 mm.
Dostupno za osigurače jačine 2 – 6 do 10 ampera. 8,5 x 31,5
PFS2 dimenzije 67x16x23 mm.
Dostupno za osigurače jačine 6 i 10 ampera. 10,3 x 38
Montaža na DIN šinu. Stepen zaštite IP 20 prema standardu CEI EN 60529.

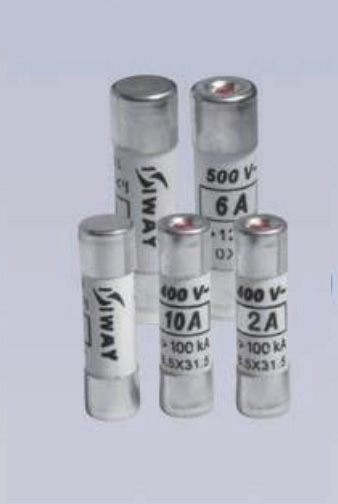

Osigurači – FS – FS2 – FS3
Keramičko kućište sa oznakom osigurača u boji. Mesingani kontakt, CE oznaka,
FS 8,5 x 31,5; Nominalni napon 400V; 100 KA
FS2 10,3 x 38; Nominalni napon 500V; 120 KA
FS3 8,5 x 31,5; Nominalni napon 400V; 100 KA
U skladu sa CEI 32.1.5 – IEC 269.1.3-VDE0636

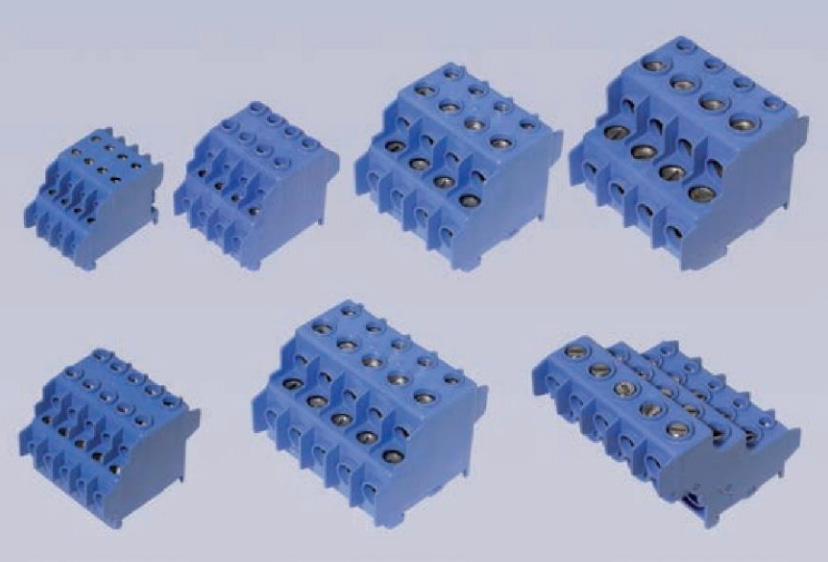

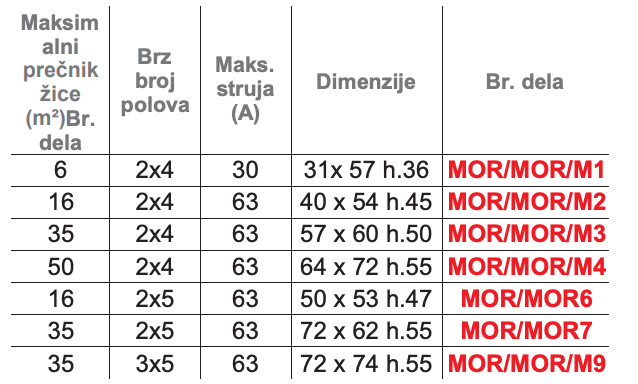

Terminalne trake – MOR/MOR/

  • Napravljeno od poliamidne smole 6.6, samogasive
  • Kontakti od elektrolegure, 3 izlaza, svaki po 4 pola
  • Inoks vijci AISI 304
  • Nominalni napon 450V
  • Klasa izolacije 2 prema CEI 64-8/4 standardu
  • Brza montaža na DIN šinu
  • Stepen zaštite IP20 prema CEI EN 60529

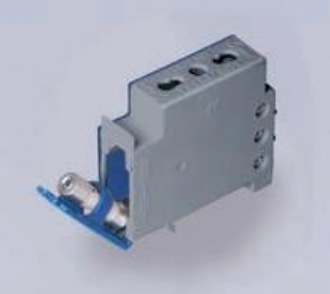

Utičnica sa ugrađenim nosačem osigurača – PRESA

Modularna (17,5) dvoprolazna jedinica napravljena od poliamida 6.6, samogasiva.
Nosač osigurača za osigurače od 6 do 10A, 8,5 X 31,5.
Brza montaža na DIN šinu.
