TEKO

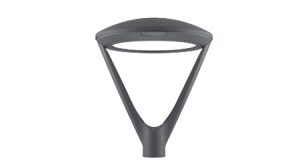

Moderna urbana LED lampa
TEHNIČKA SPECIFIKACIJA
TEHNIČKE SPECIFIKACIJE
| Izvor svetlosti | LED |
| Napon napajanja | AC 220–240 V / 50–60 Hz |
| Način povezivanja | Izlazni kabl, izlazni kabl sa konektorom (G) |
| Balastni deo | Elektronski drajver sa zaštitom od prenapona L/N–uzemljenje 10 kV |
| Zaštita od prenapona | Dodatna zaštita od prenapona 10 kV (S) |
| Osigurač | Osigurač 6,3 A (J) |
| Mogućnost regulacije | Neprigušivo, DALI, noćno prigušivanje (A), NEMA (N), Zhaga (Z) |
| Konstantna vrednost u lumenima | CLO (C) |
| Optički sistem | Putevi (Mxx/Lxx), usmereno (Pxx), područje (Uxx), kombinovana optika (Kxx), BL1, FL1 |
| Raspodela svetlosti | Direktna |
| Indeks prikazivanja boje | Ra > 70, Ra > 80 |
| Temperatura boje | BLUE FREE™, 2200K, 2700K, 3000K, 4000K, 5000K, 5700K, TW |
| Upotrebni vek | > 120.000 h (L90) |
| Telo svetiljke | Liveni aluminijum |
| Boja | RAL 7015 / 9006* |
| Površina | Mat |
| Poklopac | Kaljeno staklo |
| Klasa zaštite | I, II |
| Radna temperatura | -40 °C / +55 °C |
| Zaštita od prodora | IP66 |
| Zaštita od udara | IK09, IK10 |
| EMC | DA |
| Test vibracija | DA |
| Test statičkog opterećenja | DA |
| Test korozije | DA (1.500 sati) |
| Sertifikacija | ENEC, ENEC+, Zhaga-D4i, IDA Dark Sky |
| Fotobiološka bezbednost | RG0 |
| RoHS / REACH | DA |

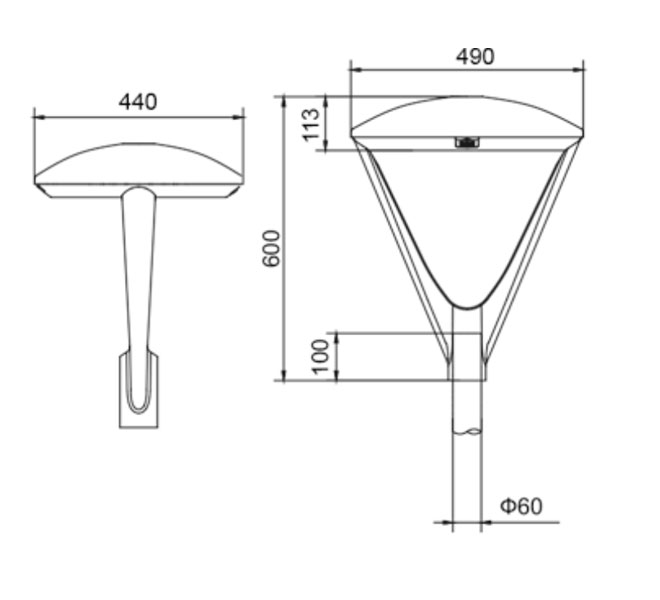

| Metoda montaže | Stub 48–60 mm / 60–76 mm |
| Preporučena visina | Do 6 m |
* Druge RAL boje dostupne na zahtev.
Upotreba:
Pešačke zone, spoljašnje površine, trotoari, biciklističke staze, trgovi.
| Naziv kataloga | SNAGA (W) | IZLAZNI FLUKS SVETILJKE (lm) | EFIKASNOST SVETILJKE (lm/W) | UPOTREBNI VEK (sati) | TEŽINA (kg) | ||||
|---|---|---|---|---|---|---|---|---|---|
| Temperatura boje (K) | min. | maks. | |||||||
| 2200K | 2700K | 3000K | 4000K | ||||||
| TEKO Mxx 1k0 | 7,8 | 7,1 | 6,9 | 6,5 | 737 | 871 | 134,0 | >100 000 | 9,9 |
| TEKO Mxx 1k5 | 11,8 | 10,4 | 9,9 | 9,4 | 1 105 | 1 306 | 138,9 | >100 000 | 9,9 |
| TEKO Mxx 2k0 | 14,5 | 12,8 | 12,3 | 11,7 | 1 474 | 1 741 | 148,8 | >100 000 | 9,9 |
| TEKO Mxx 3k0 | 22,6 | 19,5 | 18,3 | 17,5 | 2 211 | 2 612 | 149,3 | >100 000 | 9,9 |
| TEKO Mxx 4k0 | 30,6 | 27,1 | 25,1 | 23,9 | 2 948 | 3 483 | 145,7 | >100 000 | 9,9 |
| TEKO Mxx 5k0 | 39,6 | 34,3 | 32,1 | 30,6 | 3 685 | 4 354 | 142,3 | >100 000 | 9,9 |
| TEKO Mxx 6k0 | 42,7 | 42,6 | 39,5 | 37,4 | 4 421 | 5 224 | 139,7 | >100 000 | 9,9 |
| TEKO Mxx 7k0 | 50,9 | 44,2 | 41,6 | 39,2 | 5 158 | 6 095 | 155,5 | >100 000 | 9,9 |
| TEKO Mxx 8k0 | 59,5 | 51,4 | 48,2 | 45,4 | 5 895 | 6 966 | 153,4 | >100 000 | 9,9 |
| TEKO Mxx 9k0 | 68,2 | 59 | 55,4 | 52,3 | 6 632 | 7 836 | 149,8 | >100 000 | 9,9 |
| TEKO Mxx 10k0 | 78 | 66,6 | 62,5 | 58,9 | 7 369 | 8 707 | 147,8 | >100 000 | 9,9 |
| TEKO Mxx 12k0 | — | 83,9 | 77,8 | 72,9 | 8 843 | 10 448 | 143,3 | >100 000 | 9,9 |
| Naziv kataloga | SNAGA (W) | IZLAZNI FLUKS SVETILJKE (lm) | EFIKASNOST SVETILJKE (lm/W) | UPOTREBNI VEK (sati) | TEŽINA (kg) | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| Temperatura boje (K) | min. | maks. | ||||||||
| Blue Free Amber | 2200K | 2700K | 3000K | 4000K | ||||||
| TEKO Lxx 1k0 | 7,6 | 7,6 | 7,1 | 6,6 | 6,4 | 733 | 858 | 134,1 | >100 000 | 9,9 |
| TEKO Lxx 1k5 | 11,3 | 10,9 | 10,3 | 9,5 | 9,3 | 1 099 | 1 287 | 138,4 | >100 000 | 9,9 |
| TEKO Lxx 2k0 | 14,2 | 13,8 | 12,6 | 12,0 | 11,4 | 1 466 | 1 716 | 150,5 | >100 000 | 9,9 |
| TEKO Lxx 3k0 | 21,1 | 20,7 | 18,9 | 17,7 | 16,9 | 2 199 | 2 575 | 152,4 | >100 000 | 9,9 |
| TEKO Lxx 4k0 | 28,2 | 27,7 | 25,5 | 23,6 | 22,6 | 2 932 | 3 433 | 151,9 | >100 000 | 9,9 |
| TEKO Lxx 5k0 | 35,8 | 35,1 | 32,3 | 29,8 | 28,2 | 3 665 | 4 291 | 152,2 | >100 000 | 9,9 |
| TEKO Lxx 6k0 | 39,9 | 39,1 | 39,4 | 36,3 | 34,3 | 4 397 | 5 149 | 150,1 | >100 000 | 9,9 |
| TEKO Lxx 7k0 | 46,6 | 46,2 | 42,3 | 39,0 | 37,2 | 5 130 | 6 007 | 161,5 | >100 000 | 9,9 |
| TEKO Lxx 8k0 | 54,1 | 53,7 | 48,4 | 44,7 | 42,5 | 5 863 | 6 866 | 161,6 | >100 000 | 9,9 |
| TEKO Lxx 9k0 | 61,9 | 60,6 | 55,4 | 51,2 | 48,3 | 6 596 | 7 724 | 159,9 | >100 000 | 9,9 |
| TEKO Lxx 10k0 | 69,9 | 68,5 | 62,3 | 57,4 | 54,3 | 7 329 | 8 582 | 158,0 | >100 000 | 9,9 |
| TEKO Lxx 12k0 | — | — | 76,9 | 70,8 | 66,7 | 8 795 | 10 298 | 154,4 | >100 000 | 9,9 |
* Težina može neznatno da varira u zavisnosti od varijante svetiljke.
** Ne može se proizvoditi po ENEC licenci.
** Ne može se proizvoditi po ENEC licenci.
| Temperatura okruženja svetiljke TQ 25 °C |
| Inicijalna konzistentnost boje: ≤ 5 SDCM |
| IDA sertifikat za svetiljke odnosi se na ≤ 3 000 K |
| Kako bi se ispunili IDA zahtevi, svetiljke moraju biti postavljene horizontalno u odnosu na put. |
| Tolerancija optičkih i električnih parametara ± 10 % |
Pojam BLUE FREE (AMBER) u tehnologiji osvetljenja odnosi se na svetlost sa minimalnom količinom plavog dela svetlosnog spektra (< 2%).
Kada se koristi funkcija CLO, početna snaga i svetlosni fluks su za 10 % niži od vrednosti prikazanih u tabeli. LDT krive sa funkcijom CLO imaju slovo „C“ na kraju svoje oznake.
TEKO TW II M01BL1 8k0 730 B124 43CAZ SJG H3S ENEC
| Oznaka | Opis |
|---|---|
| TEKO | Naziv i veličina svetiljke |
| TW | Podesiva bela – korelisana temperatura boje (CCT) |
| II | Svetiljka klase II |
| G2 | Generacija svetiljki |
| M01 | Putevi |
| L01 | Usmereno |
| P01 | Područje |
| ZP1 / ZL1 | Pešački prelazi |
| K01 | Kombinovana optika |
| BL1 / BL2 | Zastori za svetlo NAZAD (ravni / zakrivljeni) |
| FL1 / FL2 | Zastori za svetlo NAPRED (ravni / zakrivljeni) |
| 8k0 | Označavanje svetlosnog fluksa (izvor) |
| 730 | Ra > 70 / 3000 K |
| B124 | Tip LED modula / performanse čipa / BIN / tip maske |
| C | Konstantan svetlosni fluks (CLO) |
| A | Automatsko prigušivanje |
| ZT / ZB / ZN / Z2 / Z / N | Zhaga / NEMA konektori i D4i / DALI drajver opcije |
| S | Dodatna zaštita od prenapona 10 kV |
| J | Osigurač |
| G | Gesis konektor |
| H / C | Tip kabla ili bez kabla |
| 2 / 3 / 5 | Broj žila kabla |
| S | Dužina kabla 1 m |
| ENEC | Sertifikacija |
