TEKO park

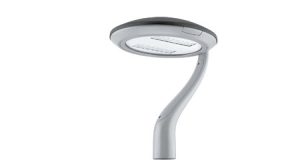

Moderna LED svetiljka za javno osvetljenje, dizajnirana za postavljanje na stub ili nosač.
TEHNIČKA SPECIFIKACIJA
| TEHNIČKE SPECIFIKACIJE | |
|---|---|
| Izvor svetlosti | LED |
| Napon napajanja | AC 220–240 V / 50–60 Hz |
| Način povezivanja | Izlazni kabl, izlazni kabl sa konektorom (G) |
| Balastni deo | Elektronski drajver sa zaštitom od prenapona L/N–uzemljenje |
| Zaštita od prenapona | 10 kV + dodatna zaštita 10 kV (S) |
| Osigurač | Osigurač 6,3 A (J) |
| Mogućnost regulacije | Neprigušivo (nije označeno), DALI (maks. 3-žilni kabl), noćno prigušivanje (A), priprema za bežičnu komunikaciju NEMA (N), Zhaga (Z) |
| Konst. vrednost u lumenima | CLO (C) |

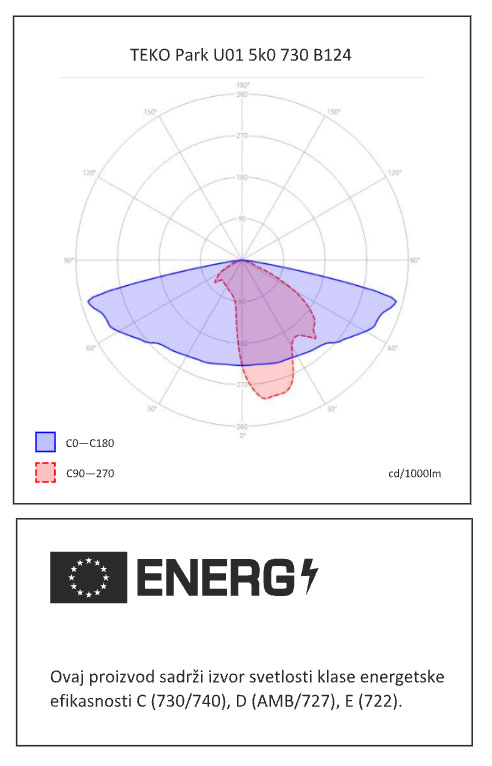

| Optički sistem | Putevi (Mxx), putevi (Lxx), usmereno (Pxx), područje (Uxx), kombinovana optika (Kxx), zastori za svetlo NAZAD (BL1), zastori za svetlo NAPRED (FL1) |
| Raspodela svetlosti | Direktna |
| Indeks prikazivanja boje | Ra > 70, Ra > 80 |
| Temperatura boje | BLUE FREE™ (AMBER) / 2.200 K / 2.700 K / 3.000 K / 4.000 K / 5.000 K / 5.700 K / TW |
| Upotrebni vek | > 120.000 h (L90) |
| Telo svetiljke | Liveni aluminijum RAL 7015 / 9006* |
| Boja | Mat |
| Tip površine / Poklopac | Kaljeno staklo |
| Klasa zaštite | I, II |
| Maks. temperatura okoline | Maks. -40 / +55 °C |
| Zaštita od prodora čestica | IP 66 |
| Zaštita od udara | IK 09, IK 10 |
| EMC | DA |
| Test vibracija | DA |
| Test statičkog opterećenja | DA |
| Test korozije – slani sprej | DA (1 500 sati) |
| Test trajanja | DA |
| Sertifikacija | ENEC, ENEC+, Zhaga-D4i, IDA Dark Sky Approved RG0 |
| Fotobiološka bezbednost | DA |
| CB oznaka | DA |
| RoHS / REACH | DA |

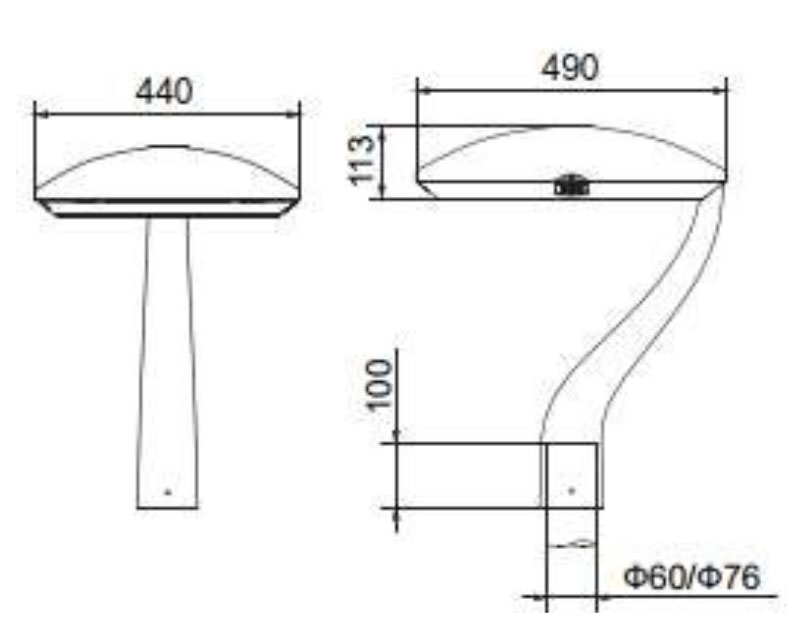

| Metoda montaže | Montaža na stub ili nosač (48–60 mm), mogućnost naginjanja ± 90° |
| Preporučena visina | Maks. do 6 m |
| * Druge RAL boje dostupne na zahtev | |
Upotreba:
Pešačke zone, spoljašnje površine, trotoari, biciklističke staze, trgovi
| Naziv kataloga | 2200K | 2700K | 3000K | 4000K | min (lm) | maks (lm) | Efikasnost | Vek | Težina |
|---|---|---|---|---|---|---|---|---|---|
| TEKO P(ark) Mxx 1k0 | 7,8 | 7,1 | 6,9 | 6,5 | 837 | 963 | 148,2 | >100 000 | 9,9 |
| TEKO P(ark) Mxx 1k5 | 11,8 | 10,4 | 9,9 | 9,4 | 1 255 | 1 445 | 153,7 | >100 000 | 9,9 |
| TEKO P(ark) Mxx 2k0 | 14,5 | 12,8 | 12,3 | 11,7 | 1 673 | 1 926 | 164,6 | >100 000 | 9,9 |
| TEKO P(ark) Mxx 3k0 | 22,6 | 19,5 | 18,3 | 17,5 | 2 510 | 2 890 | 165,1 | >100 000 | 9,9 |
| TEKO P(ark) Mxx 4k0 | 30,6 | 27,1 | 25,1 | 23,9 | 3 346 | 3 853 | 161,2 | >100 000 | 9,9 |
| TEKO P(ark) Mxx 5k0 | 39,6 | 34,3 | 32,1 | 30,6 | 4 183 | 4 816 | 157,4 | >100 000 | 9,9 |
| TEKO P(ark) Mxx 6k0 | 42,7 | 42,6 | 39,5 | 37,4 | 5 020 | 5 779 | 154,5 | >100 000 | 9,9 |
| TEKO P(ark) Mxx 7k0 | 50,9 | 44,2 | 41,6 | 39,2 | 5 856 | 6 742 | 172,0 | >100 000 | 9,9 |
| TEKO P(ark) Mxx 8k0 | 59,5 | 51,4 | 48,2 | 45,4 | 6 693 | 7 706 | 169,7 | >100 000 | 9,9 |
| TEKO P(ark) Mxx 9k0 | 68,2 | 59 | 55,4 | 52,3 | 7 529 | 8 669 | 165,8 | >100 000 | 9,9 |
| Naziv kataloga | Blue Free | 2200K | 2700K | 3000K | 4000K | min (lm) | maks (lm) | Efikasnost | Vek | Težina |
|---|---|---|---|---|---|---|---|---|---|---|
| TEKO P(ark) Lxx 1k0 | 7,6 | 7,6 | 7,1 | 6,6 | 6,4 | 848 | 946 | 147,8 | >100 000 | 9,9 |
| TEKO P(ark) Lxx 2k0 | 14,2 | 13,8 | 12,6 | 12 | 11,4 | 1 695 | 1 892 | 166,0 | >100 000 | 9,9 |
| TEKO P(ark) Lxx 3k0 | 21,1 | 20,7 | 18,9 | 17,7 | 16,9 | 2 543 | 2 837 | 167,9 | >100 000 | 9,9 |
| TEKO P(ark) Lxx 4k0 | 28,2 | 27,7 | 25,5 | 23,6 | 22,6 | 3 390 | 3 783 | 167,4 | >100 000 | 9,9 |
| TEKO P(ark) Lxx 5k0 | 35,8 | 35,1 | 32,3 | 29,8 | 28,2 | 4 238 | 4 729 | 167,7 | >100 000 | 9,9 |
| TEKO P(ark) Lxx 6k0 | 39,9 | 39,1 | 39,4 | 36,3 | 34,3 | 5 086 | 5 675 | 165,5 | >100 000 | 9,9 |
| TEKO P(ark) Lxx 7k0 | 46,6 | 46,2 | 42,3 | 39 | 37,2 | 5 933 | 6 621 | 178,0 | >100 000 | 9,9 |
| TEKO P(ark) Lxx 8k0 | 54,1 | 53,7 | 48,4 | 44,7 | 42,5 | 6 781 | 7 566 | 178,0 | >100 000 | 9,9 |
| Napomena / Tehnički uslov |
|---|
| IDA Dark Sky odobrenje odnosi se samo na varijante sa CCT ≤ 3.000 K |
| Kako bi se ispunili zahtevi standarda IDA Dark Sky, svetiljke moraju biti postavljene u ravni sa kolovozom |
| Temperatura okruženja svetiljke TQ 25 °C |
| Inicijalna konzistentnost boje: ≤ 5 SDCM |
| Tolerancija optičkih i električnih parametara ± 10 % |
Pojam BLUE FREE (AMBER) u tehnologiji osvetljenja odnosi se na svetlost sa minimalnom količinom plavog dela svetlosnog spektra (< 2%).
Kada se koristi funkcija CLO, početna snaga i svetlosni fluks su za 10 % niži od vrednosti prikazanih u tabeli. LDT krive sa funkcijom CLO imaju slovo „C“ na kraju svoje oznake.
| Oznaka | Opis |
|---|---|
| TEKO | Naziv i veličina svetiljke |
| park TW | Podesiva bela – korigovana temperatura boje (CCT) |
| Bez oznake | Svetiljka klase I |
| II | Svetiljka klase II |
| G2 | Generacija svetiljke |
| M01 / L01 | Putevi |
| P01 | Usmereno |
| U01 | Područje |
| ZP1 / ZL1 | Pešački prelazi |
| K01 | Kombinovana optika |
| BL1 | Zastori za svetlo NAZAD (ravni) |
| BL2 | Zastori za svetlo NAZAD (zakrivljeni) |
| FL1 | Zastori za svetlo NAPRED (ravni) |
| FL2 | Zastori za svetlo NAPRED (zakrivljeni) |
| 8k0 | Označavanje svetlosnog fluksa (izvor) |
| 730 | Indeks reprodukcije boja Ra > 70 / Temperatura boje 3000 K |
| B | Tip LED modula / Tip LED čipa |
| 1 / 2 / 4 | Performanse čipa / BIN tip maske |
| 12 | Drajver uklj./isklj. (neDALI) + 2-polni priključni blok |
| 13 | Drajver uklj./isklj. (neDALI) + 3-polni priključni blok |
| 43 | DALI drajver + 3-polni priključni blok |
| 44 | DALI drajver + 4-polni priključni blok |
| 45 | DALI drajver + 5-polni priključni blok |
| 45P | DALI drajver + 5-polni priključni blok + senzor pokreta |
| 4O | DALI drajver + priključni blok za odvajanje (standard) |
| 1O | Drajver uklj./isklj. + priključni blok za odvajanje (standard) |
| D0 | D4i drajver (za Zhaga konektor) + priključni blok za odvajanje (standard) |
| C | Konstantan svetlosni fluks (CLO) |
| A | Automatsko prigušivanje |
| ZT | ZHAGA Top (gornji konektor), D4i drajver |
| ZB | ZHAGA Bottom (donji konektor), D4i drajver |
| ZN | ZHAGA + NEMA konektor, D4i drajver |
| Z2 | ZHAGA (gornji i donji konektor), D4i drajver |
| Z | Zhaga konektor, 4 pina, D4i drajver |
| N | NEMA konektor, 7 pinova (uvek gornji), DALI drajver |
| S | Dodatna zaštita od prenapona 10 kV |
| J | Gesis konektor |
| G | Gesis konektor |
| H | H05(07)RN-F kabl |
| C | CYKY kabl (1,5 mm²) |
| WO | Bez kabla |
| 2 / 3 / 5 | 2-žilni / 3-žilni / 5-žilni kabl |
| S | Standard – dužina kabla 25 cm |
| 1 | Dužina kabla 1 metar |
| ENEC | Sertifikacija |
